포소화설비의 화재안전기술기준(NFTC 105)

이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호바목에 따른 물분무등소화설비 중 포소화설비의 설치 및 관리에 대해 적용한다.

이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 물분무등소화설비인 포소화설비의 기술기준으로서의 효력을 가진다.

이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「포소화설비의 화재안전성능기준(NFPC 105)」을 충족하는 것으로 본다.

이 기준은 2024년 7월 1일부터 시행한다.<개정 2024. 7. 1.>

소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 포소화설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을수 있다.

이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「포소화설비의 화재안전기준(NFSC 105)」에 따른다.

이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 제정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 제정 기준에 따를 수 있다.

이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

이 기준에서 사용하는 용어의 정의는 다음과 같다.

"고가수조"란 구조물 또는 지형지물 등에 설치하여 자연낙차의 압력으로 급수하는 수조를 말한다.

"압력수조"란 소화용수와 공기를 채우고 일정압력 이상으로 가압하여 그 압력으로 급수하는 수조를 말한다.

"충압펌프"란 배관 내 압력손실에 따른 주펌프의 빈번한 기동을 방지하기 위하여 충압역할을 하는 펌프를말한다.

"연성계"란 대기압 이상의 압력과 대기압 이하의 압력을 측정할 수 있는 계측기를 말한다.

"진공계"란 대기압 이하의 압력을 측정하는 계측기를 말한다.

"정격토출량"이란 펌프의 정격부하운전 시 토출량으로서 정격토출압력에서의 토출량을 말한다.

"정격토출압력"이란 펌프의 정격부하운전 시 토출압력으로서 정격토출량에서의 토출측 압력을 말한다.

"전역방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 고정 설치하여 밀폐 방호구역 내에 소화약제를 방출하는 방식을 말한다.

"국소방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 설치하여 직접 화점에 소화약제를 방출하는 방식을 말한다.

"팽창비"란 최종 발생한 포 체적을 원래 포 수용액 체적으로 나눈 값을 말한다.

"개폐표시형밸브"란 밸브의 개폐여부를 외부에서 식별이 가능한 밸브를 말한다.

"기동용수압개폐장치"란 소화설비의 배관내 압력변동을 검지하여 자동적으로 펌프를 기동 및 정지시키는 것으로서 압력챔버 또는 기동용압력스위치 등을 말한다.

"포워터스프링클러설비"란 포워터스프링클러헤드를 사용하는 포소화설비를 말한다.

"포헤드설비"란 포헤드를 사용하는 포소화설비를 말한다.

"고정포방출설비"란 고정포방출구를 사용하는 설비를 말한다.

"호스릴포소화설비"란 호스릴포방수구ㆍ호스릴 및 이동식 포노즐을 사용하는 설비를 말한다.

"포소화전설비"란 포소화전방수구ㆍ호스 및 이동식포노즐을 사용하는 설비를 말한다.

"송액관"이란 수원으로부터 포헤드ㆍ고정포방출구 또는 이동식포노즐 등에 급수하는 배관을 말한다.

"급수배관"이란 수원 및 옥외송수구로부터 포소화설비의 헤드 또는 방출구에 급수하는 배관을 말한다.

"분기배관"이란 배관 측면에 구멍을 뚫어 둘 이상의 관로가 생기도록 가공한 배관으로서 다음의 분기배관을 말한다. (1) "확관형 분기배관"이란 배관의 측면에 조그만 구멍을 뚫고 소성가공으로 확관시켜 배관 용접이음자리를 만들거나배관 용접이음자리에 배관이음쇠를 용접 이음한 배관을 말한다. (2) "비확관형 분기배관"이란 배관의 측면에 분기호칭내경 이상의 구멍을 뚫고 배관이음쇠를 용접 이음한 배관을 말한다.

"펌프 프로포셔너방식"이란 펌프의 토출관과 흡입관 사이의 배관도중에 설치한 흡입기에 펌프에서 토출된 물의 일부를 보내고, 농도 조정밸브에서 조정된 포 소화약제의 필요량을 포 소화약제 저장탱크에서 펌프 흡입측으로 보내어 이를 혼합하는 방식을 말한다.

"프레셔 프로포셔너방식"이란 펌프와 발포기의 중간에 설치된 벤추리관의 벤추리작용과 펌프 가압수의포 소화약제 저장탱크에 대한 압력에 따라 포 소화약제를 흡입ㆍ혼합하는 방식을 말한다.

"라인 프로포셔너방식"이란 펌프와 발포기의 중간에 설치된 벤추리관의 벤추리작용에 따라 포 소화약제를 흡입ㆍ혼합하는 방식을 말한다.

"프레셔사이드 프로포셔너방식"이란 펌프의 토출관에 압입기를 설치하여 포 소화약제 압입용펌프로 포소화약제를 압입시켜 혼합하는 방식을 말한다.

"가압수조"란 가압원인 압축공기 또는 불연성 기체의 압력으로 소화용수를 가압하여 그 압력으로 급수하는 수조를 말한다.

"압축공기포소화설비"란 압축공기 또는 압축질소를 일정 비율로 포수용액에 강제 주입 혼합하는 방식을말한다.

"주펌프"란 구동장치의 회전 또는 왕복운동으로 소화용수를 가압하여 그 압력으로 급수하는 주된 펌프를 말한다.

"호스릴"이란 원형의 형태를 유지하고 있는 소방호스를 수납장치에 감아 정리한 것을 말한다.

"압축공기포 믹싱챔버방식"이란 물, 포 소화약제 및 공기를 믹싱챔버로 강제주입시켜 챔버 내에서 포수용액을 생성한 후 포를 방사하는 방식을 말한다.

특정소방대상물에 따라 적응하는 포소화설비는 다음의 기준과 같다.

「화재의 예방 및 안전관리에 관한 법률 시행령」 별표 2의 특수가연물을 저장ㆍ취급하는 공장 또는 창고:포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비, 압축공기포소화설비

차고 또는 주차장: 포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비, 압축공기포소화설비. 다만,다음의 어느 하나에 해당하는 차고ㆍ주차장의 부분에는 호스릴포소화설비 또는 포소화전설비를 설치할 수 있다.

완전 개방된 옥상주차장 또는 고가 밑의 주차장으로서 주된 벽이 없고 기둥뿐이거나 주위가 위해방지용철주 등으로 둘러쌓인 부분

지상 1층으로서 지붕이 없는 부분

항공기격납고: 포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비, 압축공기포소화설비. 다만, 바닥면적의 합계가 1,000 ㎡ 이상이고 항공기의 격납위치가 한정되어 있는 경우에는 그 한정된 장소 외의 부분에대하여는 호스릴포소화설비를 설치할 수 있다.

발전기실, 엔진펌프실, 변압기, 전기케이블실, 유압설비: 바닥면적의 합계가 300 ㎡ 미만의 장소에는 고정식 압축공기포소화설비를 설치 할 수 있다.

포소화설비의 수원은 그 저수량이 특정소방대상물에 따라 다음의 기준에 적합하도록 해야 한다.

「화재의 예방 및 안전관리에 관한 법률 시행령」 별표 2의 특수가연물을 저장ㆍ취급하는 공장 또는 창고:포워터스프링클러설비 또는 포헤드설비의 경우에는 포워터스프링클러헤드 또는 포헤드(이하 "포헤드"라 한다)가 가장 많이 설치된 층의 포헤드(바닥면적이 200 ㎡를 초과한 층은 바닥면적 200 ㎡ 이내에 설치된 포헤드를말한다)에서 동시에 표준방사량으로 10분간 방사할 수 있는 양 이상으로, 고정포방출설비의 경우에는 고정포방출구가 가장 많이 설치된 방호구역 안의 고정포방출구에서 표준방사량으로 10분간 방사할 수 있는 양 이상으로 한다. 이 경우 하나의 공장 또는 창고에 포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비가 함께설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 특정소방대상물에 설치해야 할 수원의 양으로 한다.

차고 또는 주차장: 호스릴포소화설비 또는 포소화전설비의 경우에는 방수구가 가장 많은 층의 설치개수(호스릴포방수구 또는 포소화전방수구가 5개 이상 설치된 경우에는 5개)에 6 ㎥를 곱한 양 이상으로, 포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비의 경우에는 2.2.1.1의 기준을 준용한다. 이 경우 하나의 차고또는 주차장에 호스릴포소화설비ㆍ포소화전설비ㆍ포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비가 함께 설치된 때에는 각 설비별로 산출된 저수량 중 최대의 것을 그 차고 또는 주차장에 설치해야 할 수원의양으로 한다.

항공기격납고: 포워터스프링클러설비ㆍ포헤드설비 또는 고정포방출설비의 경우에는 포헤드 또는 고정포방출구가 가장 많이 설치된 항공기격납고의 포헤드 또는 고정포방출구에서 동시에 표준방사량으로 10분간 방사할 수 있는 양 이상으로 하되, 호스릴포소화설비를 함께 설치한 경우에는 호스릴포방수구가 가장 많이 설치된 격납고의 호스릴방수구수(호스릴포방수구가 5개 이상 설치된 경우에는 5개)에 6 ㎥를 곱한 양을 합한 양 이상으로 해야 한다.

압축공기포소화설비를 설치하는 경우 방수량은 설계 사양에 따라 방호구역에 최소 10분간 방사할 수 있어야 한다.

압축공기포소화설비의 설계방출밀도(L/minㆍ㎡)는 설계사양에 따라 정해야 하며 일반가연물, 탄화수소류는 1.63 L/minㆍ㎡ 이상, 특수가연물, 알코올류와 케톤류는 2.3 L/minㆍ㎡ 이상으로 해야 한다.

포소화설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

포소화설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를다른 설비(소화용 설비 외의 것을 말한다. 이하 같다)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

2.3.2에 따른 고가수조로부터 포소화설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다낮은 위치에 설치한 때

2.2.1에 따른 저수량을 산정함에 있어서 다른 설비와 겸용하여 포소화설비용 수조를 설치하는 경우에는 포소화설비의 풋밸브ㆍ흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브ㆍ흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

포소화설비용 수조는 다음의 기준에 따라 설치해야 한다.

점검에 편리한 곳에 설치할 것

동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의물의 양을 쉽게 확인할 수 있도록 해야 한다.

수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

수조 외측의 보기 쉬운 곳에 "포소화설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "포소화설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 2.3.1.14에 따른표지를 설치한 때에는 그렇지 않다.

전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다. 다만,가압송수장치의 주펌프는 전동기에 따른 펌프로 설치해야 한다.

쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것. 다만, 포소화설비의 가압송수장치에 보온재를 사용할 경우에는 난연재료 성능 이상의 것으로 해야 한다.

소화약제가 변질될 우려가 없는 곳에 설치할 것

펌프의 토출량은 포헤드ㆍ고정포방출구 또는 이동식 포노즐의 설계압력 또는 노즐의 방사압력의 허용범위 안에서 포수용액을 방출 또는 방사할 수 있는 양 이상이 되도록 할 것

펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

펌프의 양정은 다음의 식 (2.3.1.6)에 따라 산출한 수치 이상이 되도록 할 것H = h₁ + h₂ + h₃ + h₄ … (2.3.1.6)여기에서H: 펌프의 양정(m)h₁: 방출구의 설계압력 환산수두 또는 노즐 선단의 방사압력 환산수두(m)h₂: 배관의 마찰손실수두(m)h₃: 낙차(m)h₄: 소방용 호스의 마찰손실수두(m)

펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

펌프의 성능은 체절운전 시 정격토출압력의 140 %를 초과하지 않고, 정격토출량의 150 %로 운전 시 정격토출압력의 65 % 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치하고, 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100 L 이상의 것으로 할 것

수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할것

물올림장치에는 전용의 수조를 설치할 것

수조의 유효수량은 100 L 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것. 다만, 호스릴포소화설비 또는 포소화전설비를 설치한 경우 소화용 급수펌프로 상시 충압이 가능하고 1개의 호스릴포방수구 또는 포소화전방수구를 개방할 때에 급수펌프가 정지되는 시간 없이 지속적으로 작동될 수 있고 다음2.3.1.12.1의 성능을 갖춘 경우에는 충압펌프를 별도로 설치하지 않을 수 있다.

펌프의 토출압력은 그 설비의 최고위 일제개방밸브ㆍ포소화전 또는 호스릴포방수구의 자연압보다 적어도 0.2 ㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 포소화설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

가압송수장치에는 "포소화설비펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

압축공기포소화설비에 설치되는 펌프의 양정은 0.4 ㎫ 이상이 되어야 한다. 다만, 자동으로 급수장치를설치한 때에는 전용펌프를 설치하지 않을 수 있다.

가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것.다만, 충압펌프는 제외한다.

임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

고가수조의 자연낙차를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 포헤드까지의 수직거리를 말한다)는 다음의 식 (2.3.2.1)에 따라 산출한 수치 이상 유지되도록 할 것H = h₁ + h₂ + h₃ … (2.3.2.1)여기에서H: 필요한 낙차(m)h₁: 방출구의 설계압력 환산수두 또는 노즐 선단의 방사압력 환산수두(m)h₂: 배관의 마찰손실수두(m)h₃: 호스의 마찰손실수두(m)

고가수조에는 수위계ㆍ배수관ㆍ급수관ㆍ오버플로우관 및 맨홀을 설치할 것

압력수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

압력수조의 압력은 다음의 식 (2.3.3.1)에 따라 산출한 수치 이상 유지되도록 할 것P = p₁ + p₂ + p₃ + p₄ … (2.3.3.1)여기에서P: 필요한 압력(㎫)p₁: 방출구의 설계압력 환산수두 또는 노즐 선단의 방사압력(㎫)p₂: 배관의 마찰손실수두압(㎫)p₃: 낙차의 환산수두압(㎫)p₄: 호스의 마찰손실수두압(㎫)

압력수조에는 수위계ㆍ급수관ㆍ배수관ㆍ급기관ㆍ맨홀ㆍ압력계ㆍ안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

가압송수장치에는 포헤드ㆍ고정방출구 또는 이동식 포노즐의 방사압력이 설계압력 또는 방사압력의 허용범위를 넘지 않도록 감압장치를 설치해야 한다.

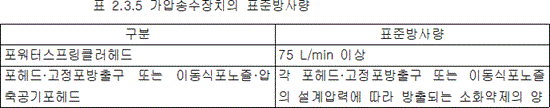

가압송수장치는 다음 표 2.3.5에 따른 표준방사량을 방사할 수 있도록 해야 한다.

가압수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

가압수조의 압력은 2.3.5에 따른 방사량 및 방사압이 20분 이상 유지되도록 할 것

가압수조 및 가압원은 「건축법 시행령」 제46조에 따른 방화구획 된 장소에 설치할 것

가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및제품검사의 기술기준」에 적합한 것으로 설치할 것

배관과 배관이음쇠는 다음의 어느 하나에 해당하는 것 또는 동등 이상의 강도·내식성 및 내열성 등을 국내·외 공인기관으로부터 인정받은 것을 사용해야 하고, 배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로할 경우에는 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding)방식에 따른다. 다만, 2.4에서 정하지 않은 사항은 「건설기술 진흥법」 제44조제1항의 규정에 따른 "건설기준"에 따른다.

배관 내 사용압력이 1.2 ㎫ 미만일 경우에는 다음의 어느 하나에 해당하는 것 (1) 배관용 탄소 강관(KS D 3507) (2) 이음매 없는 구리 및 구리합금관(KS D 5301). 다만, 습식의 배관에 한한다. (3) 배관용 스테인리스 강관(KS D 3576) 또는 일반배관용 스테인리스 강관(KS D 3595) (4) 덕타일 주철관(KS D 4311)

배관 내 사용압력이 1.2 ㎫ 이상일 경우에는 다음의 어느 하나에 해당하는 것 (1) 압력 배관용 탄소 강관(KS D 3562) (2) 배관용 아크용접 탄소강 강관(KS D 3583)

2.3.1에도 불구하고 다음의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다.

배관을 지하에 매설하는 경우

다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우

천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는 준불연 재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우

송액관은 포의 방출 종료 후 배관 안의 액을 배출하기 위하여 적당한 기울기를 유지하도록 하고 그 낮은 부분에 배액밸브를 설치해야 한다.

포워터스프링클러설비 또는 포헤드설비의 가지배관의 배열은 토너먼트방식이 아니어야 하며, 교차배관에서 분기하는 지점을 기점으로 한쪽 가지배관에 설치하는 헤드의 수는 8개 이하로 한다.

송액관은 전용으로 해야 한다. 다만, 포소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는배관의 송수를 차단할 수 있거나, 포소화설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

펌프의 흡입 측 배관은 다음의 기준에 따라 설치해야 한다.

공기 고임이 생기지 않는 구조로 하고 여과장치를 설치할 것

수조가 펌프보다 낮게 설치된 경우에는 각 펌프(충압펌프를 포함한다)마다 수조로부터 별도로 설치할 것

<삭제 2024. 7. 1.>

펌프의 성능시험배관은 다음의 기준에 적합하도록 설치해야 한다.

성능시험배관은 펌프의 토출 측에 설치된 개폐밸브 이전에서 분기하여 직선으로 설치하고, 유량측정장치를 기준으로 전단 직관부에는 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것. 이 경우 개폐밸브와 유량측정장치 사이의 직관부 거리 및 유량측정장치와 유량조절밸브 사이의 직관부 거리는 해당 유량측정장치 제조사의 설치사양에 따르고, 성능시험배관의 호칭지름은 유량측정장치의 호칭지름에 따른다.

유량측정장치는 펌프의 정격토출량의 175 % 이상 측정할 수 있는 성능이 있을 것

가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프 사이에서 분기한 구경 20 ㎜이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치할 것

배관은 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치해야 한다. 다만, 보온재를 사용할 경우에는 난연재료 성능 이상의 것으로 해야 한다.

급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브(포헤드·고정포방출구 또는 이동식 포노즐은 제외한다)는 개폐표시형으로 해야 한다. 이 경우 펌프의 흡입측배관에는 버터플라이밸브 외의 개폐표시형밸브를 설치해야 한다.

2.4.11에 따른 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할 수 있도록 급수개폐밸브 작동표시 스위치를 다음의 기준에 따라 설치해야 한다.

급수개폐밸브가 잠길 경우 탬퍼스위치의 동작으로 인하여 감시제어반 또는 수신기에 표시되어야 하며경보음을 발할 것

탬퍼스위치는 감시제어반 또는 수신기에서 동작의 유무 확인과 동작시험, 도통시험을 할 수 있을 것

급수개폐밸브의 작동표시 스위치에 사용되는 전기배선은 내화전선 또는 내열전선으로 설치할 것

배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나, 그 배관표면 또는 배관 보온재표면의 색상은 「한국산업표준(배관계의 식별 표시, KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의배관임을 표시해야 한다.

포소화설비에는 소방차로부터 그 설비에 송수할 수 있는 송수구를 다음의 기준에 따라 설치해야 한다.

송수구는 화재 층으로부터 지면으로 떨어지는 유리창 등이 송수 및 그 밖의 소화작업에 지장을 주지 않는 장소에 설치할 것

송수구로부터 포소화설비의 주배관에 이르는 연결배관에 개폐밸브를 설치한 때에는 그 개폐상태를 쉽게확인 및 조작할 수 있는 옥외 또는 기계실 등의 장소에 설치할 것

송수구는 구경 65 ㎜의 쌍구형으로 할 것

송수구에는 그 가까운 곳의 보기 쉬운 곳에 송수압력범위를 표시한 표지를 할 것

송수구는 하나의 층의 바닥면적이 3,000 ㎡를 넘을 때마다 1개 이상(5개를 넘을 경우에는 5개로 한다)을설치할 것

지면으로부터 높이가 0.5 m 이상 1 m 이하의 위치에 설치할 것

송수구의 부근에는 자동배수밸브(또는 직경 5 ㎜의 배수공) 및 체크밸브를 설치할 것. 이 경우 자동배수밸브는 배관 안의 물이 잘 빠질 수 있는 위치에 설치하되, 배수로 인하여 다른 물건이나 장소에 피해를 주지 않아야 한다.

송수구에는 이물질을 막기 위한 마개를 씌울 것

압축공기포소화설비를 스프링클러 보조설비로 설치하거나 압축공기포 소화설비에 자동으로 급수되는장치를 설치한 때에는 송수구 설치를 설치하지 않을 수 있다.

압축공기포소화설비의 배관은 토너먼트방식으로 해야 하고 소화약제가 균일하게 방출되는 등거리 배관구조로 설치해야 한다.

확관형 분기배관을 사용할 경우에는 소방청장이 정하여 고시한 「분기배관의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치해야 한다.

포 소화약제의 저장탱크(용기를 포함한다. 이하 같다)는 다음의 기준에 따라 설치하고, 2.6에 따른 혼합장치와 배관 등으로 연결해야 한다.

화재 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

기온의 변동으로 포의 발생에 장애를 주지 않는 장소에 설치할 것. 다만, 기온의 변동에 영향을 받지 않는포 소화약제의 경우에는 그렇지 않다.

포 소화약제가 변질될 우려가 없고 점검에 편리한 장소에 설치할 것

가압송수장치 또는 포 소화약제 혼합장치의 기동에 따라 압력이 가해지는 것 또는 상시 가압된 상태로 사용되는 것은 압력계를 설치할 것

포 소화약제 저장량의 확인이 쉽도록 액면계 또는 계량봉 등을 설치할 것

가압식이 아닌 저장탱크는 글라스게이지를 설치하여 액량을 측정할 수 있는 구조로 할 것

포 소화약제의 저장량은 다음의 기준에 따른다.

고정포방출구 방식은 다음의 양을 합한 양 이상으로 할 것

고정포방출구에서 방출하기 위하여 필요한 양Q = A × Q₁ × T × S … (2.5.2.1.1)여기에서Q 포 소화약제의 양(L)A: 저장탱크의 액표면적(㎡)Q₁: 단위 포소화수용액의 양 (L/㎡·min)T: 방출시간(min)S: 포 소화약제의 사용농도(％)

보조 소화전에서 방출하기 위하여 필요한 양Q = N × S × 8,000 L … (2.5.2.1.2)여기에서Q: 포 소화약제의 양(L)N: 호스 접결구 개수(3개 이상인 경우는 3개)S: 포 소화약제의 사용농도(％)

가장 먼 탱크까지의 송액관(내경 75 ㎜ 이하의 송액관을 제외한다)에 충전하기 위하여 필요한 양Q = V × S × 1,000 L/㎥ … (2.5.2.1.3)여기에서Q: 포 소화약제의 양(L)V: 송액관 내부의 체적(㎥)S: 포 소화약제의 사용농도(％)

옥내포소화전방식 또는 호스릴방식에 있어서는 다음의 식에 따라 산출한 양 이상으로 할 것. 다만, 바닥면적이 200 ㎡ 미만인 건축물에 있어서는 75 %로 할 수 있다.Q = N × S × 6,000 L … (2.5.2.2)여기에서Q: 포 소화약제의 양(L)N: 호스 접결구 개수(5개 이상인 경우는 5개)S: 포 소화약제의 사용농도(％)

포헤드방식 및 압축공기포소화설비에 있어서는 하나의 방사구역 안에 설치된 포헤드를 동시에 개방하여표준방사량으로 10분간 방사할 수 있는 양 이상으로 할 것

포 소화약제의 혼합장치는 포 소화약제의 사용농도에 적합한 수용액으로 혼합할 수 있도록 다음 어느 하나에 해당하는 방식에 따르되, 법 제40조에 따라 제품검사에 합격한 것으로 설치해야 한다. (1) 펌프 프로포셔너방식 (2) 프레셔 프로포셔너방식 (3) 라인 프로포셔너방식 (4) 프레셔 사이드 프로포셔너방식 (5) 압축공기포 믹싱챔버방식

포소화설비의 개방밸브는 다음의 기준에 따라 설치해야 한다.

자동 개방밸브는 화재감지장치기의 작동에 따라 자동으로 개방되는 것으로 할 것

수동식 개방밸브는 화재 시 쉽게 접근할 수 있는 곳에 설치할 것

포소화설비의 수동식 기동장치는 다음의 기준에 따라 설치해야 한다.

직접조작 또는 원격조작에 따라 가압송수장치·수동식개방밸브 및 소화약제 혼합장치를 기동할 수 있는 것으로 할 것

2 이상의 방사구역을 가진 포소화설비에는 방사구역을 선택할 수 있는 구조로 할 것

기동장치의 조작부는 화재 시 쉽게 접근할 수 있는 곳에 설치하되, 바닥으로부터 0.8 m 이상 1.5 m 이하의 위치에 설치하고, 유효한 보호장치를 설치할 것

기동장치의 조작부 및 호스 접결구에는 가까운 곳의 보기 쉬운 곳에 각각 "기동장치의 조작부" 및 "접결구"라고 표시한 표지를 설치할 것

차고 또는 주차장에 설치하는 포소화설비의 수동식 기동장치는 방사구역마다 1개 이상 설치할 것

항공기격납고에 설치하는 포소화설비의 수동식 기동장치는 각 방사구역마다 2개 이상을 설치하되, 그중1개는 각 방사구역으로부터 가장 가까운 곳 또는 조작에 편리한 장소에 설치하고, 1개는 화재감지기의 수신기를 설치한 감시실 등에 설치할 것

포소화설비의 자동식 기동장치는 화재감지기의 작동 또는 폐쇄형스프링클러헤드의 개방과 연동하여 가압송수장치·일제개방밸브 및 포 소화약제 혼합장치를 기동시킬 수 있도록 다음의 기준에 따라 설치해야 한다. 다만, 자동화재탐지설비의 수신기가 설치되어 있고, 수신기가 설치된 장소에 상시 사람이 근무하고 있으며, 화재시 즉시 해당 조작부를 작동시킬 수 있는 경우에는 그렇지 않다.

폐쇄형스프링클러헤드를 사용하는 경우에는 다음의 기준에 따를 것

표시온도가 79 ℃ 미만인 것을 사용하고, 1개의 스프링클러헤드의 경계면적은 20 ㎡ 이하로 할 것

부착면의 높이는 바닥으로부터 5 m 이하로 하고, 화재를 유효하게 감지할 수 있도록 할 것

하나의 감지장치 경계구역은 하나의 층이 되도록 할 것

화재감지기를 사용하는 경우에는 다음의 기준에 따를 것

화재감지기는 「자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)」 2.4(감지기)의 기준에 따라 설치할 것

화재감지기 회로에는 다음의 기준에 따른 발신기를 설치할 것 (1) 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로부터 0.8 m 이상 1.5 m 이하의 높이에 설치할 것 (2) 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 수평거리가 25 m 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 m 이상일 경우에는 추가로 설치해야 한다. (3) 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착 면으로부터 15° 이상의 범위 안에서부착지점으로부터 10 m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 할 것

동결의 우려가 있는 장소의 포소화설비의 자동식 기동장치는 자동화재탐지설비와 연동되도록 할 것

포소화설비의 기동장치에 설치하는 자동경보장치는 다음의 기준에 따라 설치해야 한다. 다만, 자동화재탐지설비에 따라 경보를 발할 수 있는 경우에는 음향경보장치를 설치하지 않을 수 있다.

방사구역마다 일제개방밸브와 그 일제개방밸브의 작동여부를 발신하는 발신부를 설치할 것. 이 경우 각일제개방밸브에 설치되는 발신부 대신 1개 층에 1개의 유수검지장치를 설치할 수 있다.

상시 사람이 근무하고 있는 장소에 수신기를 설치하되, 수신기에는 폐쇄형스프링클러헤드의 개방 또는 감지기의 작동여부를 알 수 있는 표시장치를 설치할 것

하나의 소방대상물에 2 이상의 수신기를 설치하는 경우에는 수신기가 설치된 장소 상호간에 동시 통화가가능한 설비를 할 것

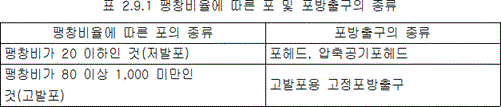

포헤드(포워터스프링클러헤드·포헤드를 말한다. 이하 같다) 및 고정포방출구는 포의 팽창비율에 따라 다음표 2.9.1에 따른 것으로 해야 한다.

포헤드는 다음의 기준에 따라 설치해야 한다.

포워터스프링클러헤드는 특정소방대상물의 천장 또는 반자에 설치하되, 바닥면적 8 ㎡마다 1개 이상으로하여 해당 방호대상물의 화재를 유효하게 소화할 수 있도록 할 것

포헤드는 특정소방대상물의 천장 또는 반자에 설치하되, 바닥면적 9 ㎡마다 1개 이상으로 하여 해당 방호대상물의 화재를 유효하게 소화할 수 있도록 할 것

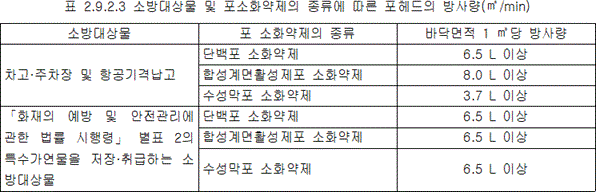

포헤드는 특정소방대상물별로 그에 사용되는 포 소화약제에 따라 1분당 방사량이 다음 표 2.9.2.3 에 따른양 이상이 되는 것으로 할 것

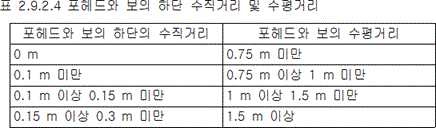

특정소방대상물의 보가 있는 부분의 포헤드는 다음 표 2.9.2.4의 기준에 따라 설치할 것

포헤드 상호간에는 다음의 기준에 따른 거리를 두도록 할 것

정방형으로 배치한 경우에는 다음의 식 (2.9.2.5.1)에 따라 산정한 수치 이하가 되도록 할 것S = 2 × r × cos45° … (2.9.2.5.1)여기에서S: 포헤드 상호간의 거리(m)r: 유효반경(2.1m)

장방형으로 배치한 경우에는 그 대각선의 길이가 다음의 식 (2.9.2.5.2)에 따라 산정한 수치 이하가 되도록 할 것pt = 2 × r … (2.9.2.5.2)여기에서pt: 대각선의 길이(m)r: 유효반경(2.1 m)

포헤드와 벽 방호구역의 경계선과는 2.9.2.5에 따른 거리의 2분의 1 이하의 거리를 둘 것

압축공기포소화설비의 분사헤드는 천장 또는 반자에 설치하되 방호대상물에 따라 측벽에 설치할 수 있으며 유류탱크 주위에는 바닥면적 13.9 ㎡마다 1개 이상, 특수가연물저장소에는 바닥면적 9.3 ㎡마다 1개 이상으로 당해 방호대상물의 화재를 유효하게 소화할 수 있도록 할 것

차고·주차장에 설치하는 호스릴포소화설비 또는 포소화전설비는 다음의 기준에 따라야 한다.

특정소방대상물의 어느 층에 있어서도 그 층에 설치된 호스릴포방수구 또는 포소화전방수구(호스릴포방수구 또는 포소화전방수구가 5개 이상 설치된 경우에는 5개)를 동시에 사용할 경우 각 이동식 포노즐 선단의포수용액 방사압력이 0.35 ㎫ 이상이고 300 L/min 이상(1개 층의 바닥면적이 200 ㎡ 이하인 경우에는 230L/min 이상)의 포수용액을 수평거리 15 m 이상으로 방사할 수 있도록 할 것

저발포의 포소화약제를 사용할 수 있는 것으로 할 것

호스릴 또는 호스를 호스릴포방수구 또는 포소화전방수구로 분리하여 비치하는 때에는 그로부터 3 m 이내의 거리에 호스릴함 또는 호스함을 설치할 것

호스릴함 또는 호스함은 바닥으로부터 높이 1.5 m 이하의 위치에 설치하고 그 표면에는 "포호스릴함(또는 포소화전함)"이라고 표시한 표지와 적색의 위치표시등을 설치할 것

방호대상물의 각 부분으로부터 하나의 호스릴포방수구까지의 수평거리는 15 m 이하(포소화전방수구의경우에는 25 m 이하)가 되도록 하고 호스릴 또는 호스의 길이는 방호대상물의 각 부분에 포가 유효하게 뿌려질 수 있도록 할 것

고발포용포방출구는 다음의 기준에 따라 설치해야 한다.

전역방출방식의 고발포용 고정포방출구는 다음의 기준에 따를 것

개구부에 자동폐쇄장치(「건축법 시행령」 제64조제1항에 따른 방화문 또는 불연재료로 된 문으로 포수용액이 방출되기 직전에 개구부가 자동적으로 폐쇄될 수 있는 장치를 말한다)를 설치할 것. 다만, 해당 방호구역에서 외부로 새는 양 이상의 포수용액을 유효하게 추가하여 방출하는 설비가 있는 경우에는 그렇지 않다.

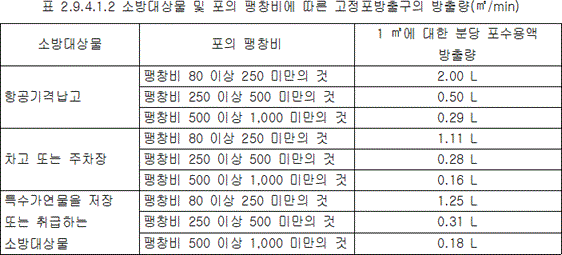

고정포방출구(포발생기가 분리되어 있는 것은 해당 포발생기를 포함한다)는 특정소방대상물 및 포의 팽창비에 따른 종별에 따라 해당 방호구역의 관포체적(해당 바닥 면으로부터 방호대상물의 높이보다 0.5 m 높은위치까지의 체적을 말한다) 1 ㎥에 대하여 1분당 방출량이 다음 표 2.9.4.1.2에 따른 양 이상이 되도록 할 것

고정포방출구는 바닥면적 500 ㎡마다 1개 이상으로 하여 방호대상물의 화재를 유효하게 소화할 수 있도록 할 것

고정포방출구는 방호대상물의 최고부분보다 높은 위치에 설치할 것. 다만, 밀어올리는 능력을 가진 것은방호대상물과 같은 높이로 할 수 있다.

국소방출방식의 고발포용고정포방출구는 다음의 기준에 따를 것

방호대상물이 서로 인접하여 불이 쉽게 붙을 우려가 있는 경우에는 불이 옮겨붙을 우려가 있는 범위 내의 방호대상물을 하나의 방호대상물로 하여 설치할 것

고정포방출구(포발생기가 분리되어 있는 것에 있어서는 해당 포발생기를 포함한다)는 방호대상물의 구분에 따라 당해 방호대상물의 높이의 3배(1 m 미만의 경우에는 1 m)의 거리를 수평으로 연장한 선으로 둘러쌓인 부분의 면적 1 ㎡에 대하여 1분당 방출량이 다음 표 2.9.4.2.2에 따른 양 이상이 되도록 할 것

포소화설비에는 그 특정소방대상물의 수전방식에 따라 다음의 기준에 따른 상용전원회로의 배선을 설치해야 한다. 다만, 가압수조방식으로서 모든 기능이 20분 이상 유효하게 지속될 수 있는 경우에는 그렇지 않다.

저압수전인 경우에는 인입개폐기의 직후에서 분기하여 전용배선으로 해야 하며, 전용의 전선관에 보호되도록 할 것

특별고압수전 또는 고압수전일 경우에는 전력용 변압기 2차 측의 주차단기 1차 측에서 분기하여 전용배선으로 하되, 상용전원의 상시공급에 지장이 없을 경우에는 주차단기 2차 측에서 분기하여 전용배선으로 할 것. 다만, 가압송수장치의 정격입력전압이 수전전압과 같은 경우에는 2.10.1.1의 기준에 따른다.

포소화설비에는 자가발전설비, 축전지설비(내연기관에 따른 펌프를 설치한 경우에는 내연기관의 기동 및제어용축전지를 말한다. 이하 같다) 또는 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를공급하는 장치. 이하 같다)에 따른 비상전원을 설치하되, 다음 각 기준의 어느 하나에 해당하는 경우에는 비상전원수전설비로 설치할 수 있다. 다만, 2 이상의 변전소(「전기사업법」제67조에 따른 변전소를 말한다. 이하 같다)로부터 동시에 전력을 공급받을 수 있거나 하나의 변전소로부터 전력의 공급이 중단되는 때에는 자동으로다른 변전소로부터 전력을 공급받을 수 있도록 상용전원을 설치한 경우와 가압수조방식에는 비상전원을 설치하지 않을 수 있다.

2.1.1.2단서에 따라 호스릴포소화설비 또는 포소화전만을 설치한 차고·주차장

포헤드설비 또는 고정포방출설비가 설치된 부분의 바닥면적(스프링클러설비가 설치된 차고·주차장의 바닥면적을 포함한다)의 합계가 1,000 ㎡ 미만인 것

2.10.2에 따른 비상전원 중 자가발전설비, 축전지설비 또는 전기저장장치는 다음 각 기준에 따라 설치하고,비상전원수전설비는 「소방시설용 비상전원수전설비의 화재안전기술기준(NFTC 602)」에 따라 설치해야 한다.

점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

포소화설비를 유효하게 20분 이상 작동할 수 있어야 할 것

상용전원으로부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로부터 전력을 공급받을 수 있도록할 것

비상전원(내연기관의 기동 및 제어용 축전기를 제외한다)의 설치장소는 다른 장소와 방화구획 할 것. 이경우 그 장소에는 비상전원의 공급에 필요한 기구나 설비 외의 것(열병합발전설비에 필요한 기구나 설비는 제외한다)을 두어서는 안 된다.

비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

포소화설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치해야 한다. 다만, 다음의어느 하나에 해당하는 경우에는 감시제어반과 동력제어반으로 구분하여 설치하지 않을 수 있다.

다음의 어느 하나에 해당하지 않는 특정소방대상물에 설치되는 경우

지하층을 제외한 층수가 7층 이상으로서 연면적이 2,000 ㎡ 이상인 것

2.11.1.1.1에 해당하지 않는 특정소방대상물로서 지하층의 바닥면적 합계가 3,000 ㎡ 이상인 것. 다만,차고·주차장 또는 보일러실·기계실·전기실 등 이와 유사한 장소의 면적은 제외한다.

내연기관에 따른 가압송수장치를 사용하는 경우

고가수조에 따른 가압송수장치를 사용하는 경우

가압수조에 따른 가압송수장치를 사용하는 경우

감시제어반의 기능은 다음의 기준에 적합해야 한다. 다만, 2.11.1의 단서에 따른 각 기준의 어느 하나에 해당하는 경우에는 2.11.2.3과 2.11.2.6을 적용하지 않는다.

각 펌프의 작동여부를 확인할 수 있는 표시등 및 음향경보기능이 있어야 할 것

각 펌프를 자동 및 수동으로 작동시키거나 중단시킬 수 있어야 할 것

비상전원을 설치한 경우에는 상용전원 및 비상전원의 공급여부를 확인할 수 있어야 할 것

수조 또는 물올림수조가 저수위로 될 때 표시등 및 음향으로 경보할 것

다음의 각 확인회로마다 도통시험 및 작동시험을 할 수 있도록 할 것 (1) 기동용수압개폐장치의 압력스위치회로 (2) 수조 또는 물올림수조의 저수위감시회로 (3) 2.4.12에 따른 개폐밸브의 폐쇄상태 확인회로 (4) 그 밖의 이와 비슷한 회로

예비전원이 확보되고 예비전원의 적합여부를 시험할 수 있어야 할 것

감시제어반은 다음의 기준에 따라 설치해야 한다.

화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

감시제어반은 포소화설비의 전용으로 할 것. 다만, 포소화설비의 제어에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

감시제어반은 다음의 기준에 따른 전용실 안에 설치할 것. 다만, 2.11.1의 단서에 따른 각 기준의 어느 하나에 해당하는 경우와 공장, 발전소 등에서 설비를 집중 제어·운전할 목적으로 설치하는 중앙제어실 내에 감시제어반을 설치하는 경우에는 그렇지 않다.

다른 부분과 방화구획을 할 것. 이 경우 전용실의 벽에는 기계실 또는 전기실 등의 감시를 위하여 두께7 ㎜ 이상의 망입유리(두께 16.3 ㎜ 이상의 접합유리 또는 두께 28 ㎜ 이상의 복층유리를 포함한다)로 된 4 ㎡미만의 붙박이창을 설치할 수 있다.

피난층 또는 지하 1층에 설치할 것. 다만, 다음의 어느 하나에 해당하는 경우에는 지상 2층에 설치하거나 지하 1층 외의 지하층에 설치할 수 있다. (1) 「건축법 시행령」 제35조에 따라 특별피난계단이 설치되고 그 계단(부속실을 포함한다) 출입구로부터 보행거리 5m 이내에 전용실의 출입구가 있는 경우 (2) 아파트의 관리동(관리동이 없는 경우에는 경비실)에 설치하는 경우

비상조명등 및 급·배기설비를 설치할 것

「무선통신보조설비의 화재안전기술기준(NFTC 505)」 2.2.3에 따라 유효하게 통신이 가능할 것(영 별표4의 제5호마목에 따른 무선통신보조설비가 설치된 특정소방대상물에 한한다)

바닥면적은 감시제어반의 설치에 필요한 면적 외에 화재 시 소방대원이 그 감시제어반의 조작에 필요한 최소면적 이상으로 할 것

2.11.3.3에 따른 전용실에는 특정소방대상물의 기계·기구 또는 시설 등의 제어 및 감시설비 외의 것을 두지 않을 것

동력제어반은 다음의 기준에 따라 설치해야 한다.

앞면은 적색으로 하고 "포소화설비용 동력제어반"이라고 표시한 표지를 설치할 것

외함은 두께 1.5 ㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것

그 밖의 동력제어반의 설치에 관하여는 2.11.3.1 및 2.11.3.2의 기준을 준용할 것

포소화설비의 배선은 「전기사업법」 제67조에 따른 「전기설비기술기준」에서 정한 것 외에 다음의 기준에따라 설치해야 한다.

비상전원을 설치한 경우에는 비상전원으로부터 동력제어반 및 가압송수장치에 이르는 전원회로의 배선은 내화배선으로 할 것. 다만, 자가발전설비와 동력제어반이 동일한 실에 설치된 경우에는 자가발전기로부터그 제어반에 이르는 전원회로의 배선은 그렇지 않다.

상용전원으로부터 동력제어반에 이르는 배선, 그 밖의 포소화설비의 감시·조작 또는 표시등회로의 배선은 내화배선 또는 내열배선으로 할 것. 다만, 감시제어반 또는 동력제어반 안의 감시·조작 또는 표시등회로의배선은 그렇지 않다.

2.12.1에 따른 내화배선 및 내열배선에 사용되는 전선의 종류 및 설치방법은 「옥내소화전설비의 화재안전기술기준(NFTC 102)」 2.7.2의 표 2.7.2(1) 및 표 2.7.2(2)의 기준에 따른다.

포소화설비의 과전류차단기 및 개폐기에는 "포소화설비용 과전류차단기 또는 개폐기"라고 표시한 표지를해야 한다.

포소화설비용 전기배선의 양단 및 접속단자에는 다음의 기준에 따라 표지해야 한다.

단자에는 "포소화설비단자"라고 표시한 표지를 부착할 것

소화설비용 전기배선의 양단에는 다른 배선과 식별이 용이하도록 표시할 것

포소화설비의 수원을 옥내소화전설비·스프링클러설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비 및 옥외소화전설비의 수원을 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양 이상이 되도록 해야 한다. 다만, 이들 소화설비 중 고정식 소화설비(펌프·배관과 소화수 또는 소화약제를 최종 방출하는 방출구가 고정된 설비를 말한다. 이하 같다)가 둘 이상 설치되어 있고, 그 소화설비가설치된 부분이 방화벽과 방화문으로 구획되어 있는 경우에는 각 고정식 소화설비에 필요한 저수량 중 최대의것 이상으로 할 수 있다.

포소화설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비·스프링클러설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 해야 한다. 다만, 이들 소화설비 중고정식 소화설비가 둘 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있으며 각 소화설비에 지장이 없는 경우에는 펌프의 토출량 중 최대의 것 이상으로 할 수 있다.

옥내소화전설비·스프링클러설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화설비 및 옥외소화전설비의 가압송수장치에 있어서 각 토출측 배관과 일반급수용의 가압송수장치의 토출측 배관을 상호 연결하여 화재 시 사용할 수 있다. 이 경우 연결 배관에는 개폐표시형밸브를 설치해야 하며, 각소화설비의 성능에 지장이 없도록 해야 한다.

포소화설비의 송수구를 옥내소화전설비·스프링클러설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비 또는 연결살수설비의 송수구와 겸용으로 설치하는 경우에는 스프링클러설비의 송수구의설치기준에 따르되 각각의 소화설비의 기능에 지장이 없도록 해야 한다.<개정 2024. 7. 1.>
