고층건축물의 화재안전기술기준(NFTC 604) 원문

[시행 2023. 12. 20.] [국립소방연구원공고 제2023-44호, 2023. 12. 20., 일부개정] · 국립소방연구원(화재예방연구과), 041-559-0547

1일반사항

1.1적용범위

1.1.1

이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 제11조제1항에 따라 「건축법」 제2조제1항제19호에 따른 고층건축물과 「초고층 및 지하연계 복합건축물 재난관리에 관한 특별법 시행령」제14조제2항에 따른 피난안전구역에 설치해야 하는 소방시설 등의 설치 및 관리에 대해 적용한다.

1.2기준의 효력

1.2.1

이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목호에 따라 고층건축물에 설치하는 소방시설 등의 기술기준으로서의 효력을 가진다.

1.2.2

이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「고층건축물의 화재안전성능기준(NFPC 604)」을 충족하는 것으로 본다.

1.3기준의 시행

1.3.1

이 기준은 2023년 12월 20일부터 시행한다.

1.4기준의 특례

1.4.1

소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도 변경되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 소방시설의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위 안에서 이 기준의 일부를 적용하지 않을수 있다.

1.5경과조치

1.5.1

이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「고층건축물의 화재안전기준(NFSC 604)」에 따른다.

1.5.2

이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 제정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 제정 기준에 따를 수 있다.

1.6다른 법령과의 관계

1.6.1

이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.6.2

고층건축물에 설치하는 소방시설 등의 설치 및 관리기준 중 이 기준에서 규정하지 않은 기준은 개별 기술기준에 따라야 한다.

1.7용어의 정의

1.7.1

이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1

"고층건축물"이란 「건축법」 제2조제1항제19호 규정에 따른 건축물을 말한다.

1.7.1.2

"급수배관"이란 수원 또는 옥외송수구로부터 소화설비에 급수하는 배관을 말한다.

1.7.2

이 기준에서 사용하는 용어는 1.7.1에서 규정한 것을 제외하고는 관계법령 및 개별 기술기준에서 정하는 바에 따른다.

2기술기준

2.1옥내소화전설비

2.1.1

수원은 그 저수량이 옥내소화전의 설치개수가 가장 많은 층의 설치개수(5개 이상 설치된 경우에는 5개)에5.2 ㎥(호스릴옥내소화전설비를 포함한다)를 곱한 양 이상이 되도록 해야 한다. 다만, 층수가 50층 이상인 건축물의 경우에는 7.8 ㎥를 곱한 양 이상이 되도록 해야 한다.

2.1.2

수원은 2.1.1에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(옥내소화전설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 「옥내소화전설비의 화재안전기술기준(NFTC102)」 2.1.2(2) 또는 2.1.2(3)에 해당하는 경우에는 그렇지 않다.

2.1.3

전동기 또는 내연기관에 의한 펌프를 이용하는 가압송수장치는 옥내소화전설비 전용으로 설치해야 하며,주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 예비펌프를 추가로 설치해야 한다.

2.1.4

내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

2.1.5

급수배관은 전용으로 해야 한다. 다만, 옥내소화전설비의 성능에 지장이 없는 경우에는 연결송수관설비의배관과 겸용할 수 있다.

2.1.6

50층 이상인 건축물의 옥내소화전 주배관 중 수직배관은 2개 이상(주배관 성능을 갖는 동일 호칭배관)으로설치해야 하며, 하나의 수직배관의 파손 등 작동 불능 시에도 다른 수직배관으로부터 소화용수가 공급되도록구성해야 한다.

2.1.7

비상전원은 자가발전설비, 축전지설비(내연기관에 따른 펌프를 사용하는 경우에는 내연기관의 기동 및 제어용 축전지를 말한다) 또는 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장 치. 이하 같다)로서 옥내소화전설비를 유효하게 40분(50층 이상인 건축물의 경우에는 60분) 이상 작동할 수 있어야 한다.

2.2스프링클러설비

2.2.1

수원은 그 저수량이 스프링클러설비 설치장소별 스프링클러헤드의 기준개수에 3.2 ㎥를 곱한 양 이상이 되도록 해야 한다. 다만, 50층 이상인 건축물의 경우에는 4.8 ㎥를 곱한 양 이상이 되도록 해야 한다.

2.2.2

수원은 2.2.1에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(옥내소화전설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 「스프링클러설비의 화재안전기술기준(NFTC103)」 2.1.2(2) 또는 2.1.2(3)에 해당하는 경우에는 그렇지 않다.

2.2.3

전동기 또는 내연기관에 의한 펌프를 이용하는 가압송수장치는 스프링클러설비 전용으로 설치해야 하며,주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 예비펌프를 추가로 설치해야 한다.

2.2.4

내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

2.2.5

급수배관은 전용으로 설치해야 한다.

2.2.6

50층 이상인 건축물의 스프링클러설비 주배관 중 수직배관은 2개 이상(주배관 성능을 갖는 동일 호칭배관)으로 설치하고, 하나의 수직배관이 파손 등 작동 불능 시에도 다른 수직배관으로부터 소화수가 공급되도록 구성해야 하며, 각각의 수직배관에 유수검지장치를 설치해야 한다.

2.2.7

50층 이상인 건축물의 스프링클러 헤드에는 2개 이상의 가지배관으로부터 양방향에서 소화수가 공급되도록 하고, 수리계산에 의한 설계를 해야 한다.

2.2.8

스프링클러설비의 음향장치는 「스프링클러설비의 화재안전기술기준(NFTC 103)」 2.6(음향장치 및 기동장치)에 따라 설치하되, 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

2.2.8.1

2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

2.2.8.2

1층에서 발화한 때에는 발화층ㆍ그 직상 4개 층 및 지하층에 경보를 발할 것

2.2.8.3

지하층에서 발화한 때에는 발화층ㆍ그 직상층 및 기타의 지하층에 경보를 발할 것

2.2.9

비상전원은 자가발전설비, 축전지설비(내연기관에 따른 펌프를 사용하는 경우에는 내연기관의 기동 및 제어용 축전지를 말한다) 또는 전기저장장치로서 스프링클러설비를 유효하게 40분 이상 작동할 수 있을 것. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할 수 있어야 한다.

2.3비상방송설비

2.3.1

비상방송설비의 음향장치는 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

2.3.1.1

2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

2.3.1.2

1층에서 발화한 때에는 발화층ㆍ그 직상 4개 층 및 지하층에 경보를 발할 것

2.3.1.3

지하층에서 발화한 때에는 발화층ㆍ그 직상층 및 기타의 지하층에 경보를 발할 것

2.3.2

비상방송설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 30분 이상 경보할 수 있는 비상전원으로서 축전지설비(수신기에 내장하는 경우를 포함한다) 또는 전기저장장치를 설치해야 한다.

2.4자동화재탐지설비

2.4.1

감지기는 아날로그방식의 감지기로서 감지기의 작동 및 설치지점을 수신기에서 확인할 수 있는 것으로 설치해야 한다. 다만, 공동주택의 경우에는 감지기별로 작동 및 설치지점을 수신기에서 확인할 수 있는 아날로그방식 외의 감지기로 설치할 수 있다.

2.4.2

자동화재탐지설비의 음향장치는 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

2.4.2.1

2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

2.4.2.2

1층에서 발화한 때에는 발화층ㆍ그 직상 4개 층 및 지하층에 경보를 발할 것

2.4.2.3

지하층에서 발화한 때에는 발화층ㆍ그 직상층 및 기타의 지하층에 경보를 발할 것

2.4.3

50층 이상인 건축물에 설치하는 다음의 통신ㆍ신호배선은 이중배선을 설치하도록 하고 단선 시에도 고장표시가 되며 정상 작동할 수 있는 성능을 갖도록 설비를 해야 한다. (1) 수신기와 수신기 사이의 통신배선 (2) 수신기와 중계기 사이의 신호배선 (3) 수신기와 감지기 사이의 신호배선

2.4.4

자동화재탐지설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 30분 이상 경보할 수 있는비상전원으로서 축전지설비(수신기에 내장하는 경우를 포함한다) 또는 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치)를 설치해야 한다. 다만, 상용전원이 축전지설비인 경우에는 그렇지 않다.

2.5특별피난계단의 계단실 및 부속실 제연설비

2.5.1

특별피난계단의 계단실 및 부속실 제연설비는 「특별피난계단의 계단실 및 부속실 제연설비의 화재안전기술기준(NFTC 501A)」 에 따라 설치하되, 비상전원은 자가발전설비, 축전지설비, 전기저장장치로 하고 제연설비를 유효하게 40분 이상 작동할 수 있도록 해야 한다. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할수 있어야 한다.

2.6피난안전구역의 소방시설

2.6.1

「초고층 및 지하연계 복합건축물 재난관리에 관한 특별법시행령」 제14조제2항에 따른 피난안전구역에 설치하는 소방시설은 표 2.6.1과 같이 설치해야 하며, 이 기준에서 정하지 아니한 것은 개별 기술기준에 따라 설치해야 한다.

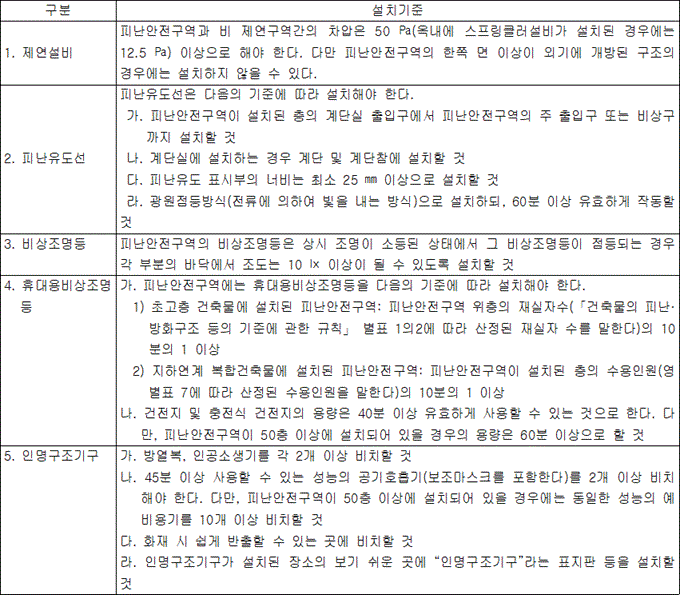

고층건축물 표 2.6.1 피난안전구역에 설치하는 소방시설의 설치기준 — 표 2.6.1 피난안전구역에 설치하는 소방시설의 설치기준

2.7연결송수관설비

2.7.1

연결송수관설비의 배관은 전용으로 한다. 다만, 주배관의 구경이 100 ㎜ 이상인 옥내소화전설비와 겸용할수 있다.

2.7.2

내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

2.7.3

연결송수관설비의 비상전원은 자가발전설비, 축전지설비(내연기관에 따른 펌프를 사용하는 경우에는 내연기관의 기동 및 제어용 축전지를 말한다), 전기저장장치로서 연결송수관설비를 유효하게 40분 이상 작동할 수있어야 할 것. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할 수 있어야 한다.
