스프링클러설비의 화재안전기술기준(NFTC 103)

이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호라목에 따른 스프링클러설비의 설치 및 관리에 대해 적용한다.

이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 스프링클러설비의 기술기준으로서의 효력을 가진다.

이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「스프링클러설비의 화재안전성능기준(NFPC103)」을 충족하는 것으로 본다.

이 기준은 2026년 7월 1일부터 시행한다.<개정 2026. 6. 29.>

소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 스프링클러설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 기준에 따른다.

이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다.

이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

이 기준에서 사용하는 용어의 정의는 다음과 같다.

"고가수조"란 구조물 또는 지형지물 등에 설치하여 자연낙차의 압력으로 급수하는 수조를 말한다.

"압력수조"란 소화용수와 공기를 채우고 일정압력 이상으로 가압하여 그 압력으로 급수하는 수조를 말한다.

"충압펌프"란 배관 내 압력손실에 따른 주펌프의 빈번한 기동을 방지하기 위하여 충압 역할을 하는 펌프를 말한다.

"정격토출량"이란 펌프의 정격부하운전 시 토출량으로서 정격토출압력에서의 토출량을 말한다.

"정격토출압력"이란 펌프의 정격부하운전 시 토출압력으로서 정격토출량에서의 토출측 압력을 말한다.

"진공계"란 대기압 이하의 압력을 측정하는 계측기를 말한다.

"연성계"란 대기압 이상의 압력과 대기압 이하의 압력을 측정할 수 있는 계측기를 말한다.

"체절운전"이란 펌프의 성능시험을 목적으로 펌프 토출측의 개폐밸브를 닫은 상태에서 펌프를 운전하는것을 말한다.

"기동용수압개폐장치"란 소화설비의 배관 내 압력변동을 검지하여 자동적으로 펌프를 기동 및 정지시키는 것으로서 압력챔버 또는 기동용압력스위치 등을 말한다.

"개방형스프링클러헤드"란 감열체 없이 방수구가 항상 열려져 있는 헤드를 말한다.

"폐쇄형스프링클러헤드"란 정상상태에서 방수구를 막고 있는 감열체가 일정온도에서 자동적으로 파괴ㆍ용융 또는 이탈됨으로써 방수구가 개방되는 헤드를 말한다.

"조기반응형헤드"란 표준형스프링클러헤드 보다 기류온도 및 기류속도에 조기에 반응하는 것을 말한다.

"측벽형스프링클러헤드"란 가압된 물이 분사될 때 헤드의 축심을 중심으로 한 반원상에 균일하게 분산시키는 헤드를 말한다.

"건식스프링클러헤드"란 물과 오리피스가 분리되어 동파를 방지할 수 있는 스프링클러헤드를 말한다.

"유수검지장치"란 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치를 말한다.

"일제개방밸브"란 일제살수식스프링클러설비에 설치되는 유수검지장치를 말한다.

"가지배관"이란 헤드가 설치되어 있는 배관을 말한다.

"교차배관"이란 가지배관에 급수하는 배관을 말한다.

"주배관"이란 가압송수장치 또는 송수구 등과 직접 연결되어 소화수를 이송하는 주된 배관을 말한다.

"신축배관"이란 가지배관과 스프링클러헤드를 연결하는 구부림이 용이하고 유연성을 가진 배관을 말한다.

"급수배관"이란 수원 또는 송수구 등으로부터 소화설비에 급수하는 배관을 말한다.

"분기배관"이란 배관 측면에 구멍을 뚫어 둘 이상의 관로가 생기도록 가공한 배관으로서 다음 각 분기배관을 말한다. (1) "확관형 분기배관"이란 배관의 측면에 조그만 구멍을 뚫고 소성가공으로 확관시켜 배관 용접이음자리를 만들거나배관 용접이음자리에 배관이음쇠를 용접 이음한 배관을 말한다. (2) "비확관형 분기배관"이란 배관의 측면에 분기호칭내경 이상의 구멍을 뚫고 배관이음쇠를 용접 이음한 배관을 말한다.

"습식스프링클러설비"란 가압송수장치에서 폐쇄형스프링클러헤드까지 배관 내에 항상 물이 가압되어있다가 화재로 인한 열로 폐쇄형스프링클러헤드가 개방되면 배관 내에 유수가 발생하여 습식유수검지장치가작동하게 되는 스프링클러설비를 말한다.

"부압식스프링클러설비"란 가압송수장치에서 준비작동식유수검지장치의 1차 측까지는 항상 정압의 물이 가압되고, 2차 측 폐쇄형 스프링클러헤드까지는 소화수가 부압으로 되어 있다가 화재 시 감지기의 작동에의해 정압으로 변하여 유수가 발생하면 작동하는 스프링클러설비를 말한다.

"준비작동식스프링클러설비"란 가압송수장치에서 준비작동식유수검지장치 1차 측까지 배관 내에 항상물이 가압되어 있고, 2차 측에서 폐쇄형스프링클러헤드까지 대기압 또는 저압으로 있다가 화재발생시 감지기의 작동으로 준비작동식밸브가 개방되면 폐쇄형스프링클러헤드까지 소화수가 송수되고, 폐쇄형스프링클러헤드가 열에 의해 개방되면 방수가 되는 방식의 스프링클러설비를 말한다.

"건식스프링클러설비"란 건식유수검지장치 2차 측에 압축공기 또는 질소 등의 기체로 충전된 배관에 폐쇄형스프링클러헤드가 부착된 스프링클러설비로서, 폐쇄형스프링클러헤드가 개방되어 배관 내의 압축공기 등이 방출되면 건식유수검지장치 1차 측의 수압에 의하여 건식유수검지장치가 작동하게 되는 스프링클러설비를말한다.

"일제살수식스프링클러설비"란 가압송수장치에서 일제개방밸브 1차 측까지 배관 내에 항상 물이 가압되어 있고 2차 측에서 개방형스프링클러헤드까지 대기압으로 있다가 화재 시 자동감지장치 또는 수동식 기동장치의 작동으로 일제개방밸브가 개방되면 스프링클러헤드까지 소화수가 송수되는 방식의 스프링클러설비를 말한다.

"반사판(디플렉터)"이란 스프링클러헤드의 방수구에서 유출되는 물을 세분시키는 작용을 하는 것을 말한다.

"개폐표시형밸브"란 밸브의 개폐여부를 외부에서 식별이 가능한 밸브를 말한다.

"연소할 우려가 있는 개구부"란 각 방화구획을 관통하는 컨베이어ㆍ에스컬레이터 또는 이와 유사한 시설의 주위로서 방화구획을 할 수 없는 부분을 말한다.

"가압수조"란 가압원인 압축공기 또는 불연성 기체의 압력으로 소화용수를 가압하여 그 압력으로 급수하는 수조를 말한다.

"소방부하"란 법 제2조제1항제1호에 따른 소방시설 및 방화ㆍ피난ㆍ소화활동을 위한 시설의 전력부하를 말한다.

"소방전원 보존형 발전기"란 소방부하 및 소방부하 이외의 부하(이하 비상부하라 한다)겸용의 비상발전기로서, 상용전원 중단 시에는 소방부하 및 비상부하에 비상전원이 동시에 공급되고, 화재 시 과부하에 접근될경우 비상부하의 일부 또는 전부를 자동적으로 차단하는 제어장치를 구비하여, 소방부하에 비상전원을 연속공급하는 자가발전설비를 말한다.

"건식유수검지장치"란 건식스프링클러설비에 설치되는 유수검지장치를 말한다.

"습식유수검지장치"란 습식스프링클러설비 또는 부압식스프링클러설비에 설치되는 유수검지장치를 말한다.

"준비작동식유수검지장치"란 준비작동식스프링클러설비에 설치되는 유수검지장치를 말한다.

"패들형유수검지장치"란 소화수의 흐름에 의하여 패들이 움직이고 접점이 형성되면 신호를 발하는 유수검지장치를 말한다.

"주펌프"란 구동장치의 회전 또는 왕복운동으로 소화수를 가압하여 그 압력으로 급수하는 주된 펌프를말한다.

"예비펌프"란 주펌프와 동등 이상의 성능이 있는 별도의 펌프를 말한다.

"난연재료"란 「건축법 시행령」 제2조제9호에 따른 기준에 적합한 재료로서, 불에 잘 타지 않는 성능을가진 재료를 말한다.

스프링클러설비의 수원은 그 저수량이 다음의 기준에 적합하도록 해야 한다. 다만, 수리계산에 의하는 경우에는 2.2.1.10 및 2.2.1.11에 따라 산출된 가압송수장치의 1분당 송수량에 20을 곱한 양 이상이 되도록 해야 한다.

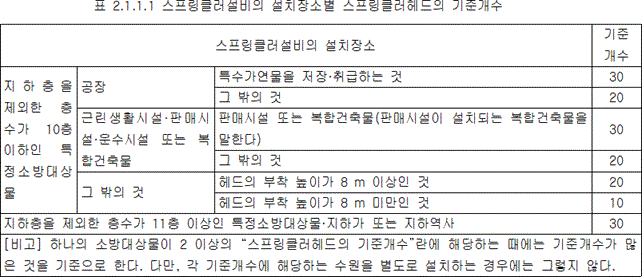

폐쇄형스프링클러헤드를 사용하는 경우에는 다음 표 2.1.1.1 스프링클러설비 설치장소별 스프링클러헤드의 기준개수[스프링클러헤드의 설치개수가 가장 많은 층(아파트의 경우에는 설치개수가 가장 많은 세대)에 설치된 스프링클러헤드의 개수가 기준개수보다 적은 경우에는 그 설치개수를 말한다. 이하 같다]에 1.6 ㎥를 곱한 양 이상이 되도록 할 것

개방형스프링클러헤드를 사용하는 스프링클러설비의 수원은 최대 방수구역에 설치된 스프링클러헤드의개수가 30개 이하일 경우에는 설치헤드수에 1.6 ㎥를 곱한 양 이상으로 하고, 30개를 초과하는 경우에는 수리계산에 따를 것

스프링클러설비의 수원은 2.1.1에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(스프링클러설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는경우에는 그렇지 않다. (1) 지하층만 있는 건축물 (2) 2.2.2에 따른 고가수조를 가압송수장치로 설치한 경우 (3) 수원이 건축물의 최상층에 설치된 헤드보다 높은 위치에 설치된 경우 (4) 건축물의 높이가 지표면으로부터 10 m 이하인 경우 (5) 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우 (6) 2.2.4에 따라 가압수조를 가압송수장치로 설치한 경우

옥상수조(2.1.1에 따라 산출된 유효수량의 3분의 1 이상을 옥상에 설치한 설비를 말한다. 이하 같다)는 이와연결된 배관을 통하여 상시 소화수를 공급할 수 있는 구조의 특정소방대상물의 경우에는 2 이상의 특정소방대상물이 있더라도 하나의 특정소방대상물에만 이를 설치할 수 있다.

스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느하나에 해당하는 경우에는 그렇지 않다.

스프링클러설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를 다른 설비(소화용 설비 외의 것을 말한다. 이하 같다)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

2.2.2에 따른 고가수조로부터 스프링클러설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

2.1.1 및 2.1.2에 따른 저수량을 산정함에 있어서 다른 설비와 겸용하여 스프링클러설비용 수조를 설치하는경우에는 스프링클러설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

스프링클러설비용 수조는 다음의 기준에 따라 설치해야 한다.

점검에 편리한 곳에 설치할 것

동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의물의 양을 쉽게 확인할 수 있도록 해야 한다.

수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

수조 외측의 보기 쉬운 곳에 "스프링클러소화설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "스프링클러소화설비용배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에2.2.1.16에 따른 표지를 설치한 때에는 그렇지 않다.

전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다. 다만,가압송수장치의 주펌프는 전동기에 따른 펌프로 설치해야 한다.

쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

펌프의 성능은 체절운전 시 정격토출압력의 140 %를 초과하지 않고, 정격토출량의 150 %로 운전 시 정격토출압력의 65 % 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100 L 이상의 것으로 할 것

수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할것

물올림장치에는 전용의 수조를 설치할 것

수조의 유효수량은 100 L 이상으로 하되, 구경 15 ㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

가압송수장치의 정격토출압력은 하나의 헤드선단에 0.1 ㎫ 이상 1.2 ㎫ 이하의 방수압력이 될 수 있게하는 크기일 것

가압송수장치의 송수량은 0.1 ㎫의 방수압력 기준으로 80 L/min 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상의 것으로 할 것. 이 경우 속도수두는 계산에 포함하지 않을 수 있다.

2.2.1.11의 기준에도 불구하고 가압송수장치의 1분당 송수량은 폐쇄형스프링클러헤드를 사용하는 설비의 경우 2.1.1.1에 따른 기준개수에 80 L를 곱한 양 이상으로 할 수 있다.

2.2.1.11의 기준에도 불구하고 가압송수장치의 1분당 송수량은 2.1.1.2의 개방형스프링클러 헤드수가30개 이하의 경우에는 그 개수에 80 L를 곱한 양 이상으로 할 수 있으나 30개를 초과하는 경우에는 2.2.1.10 및2.2.1.11에 따른 기준에 적합하게 할 것

기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것

펌프의 토출압력은 그 설비의 최고위 살수장치(일제개방밸브의 경우는 그 밸브)의 자연압보다 적어도0.2 ㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 스프링클러설비가 자동적으로 작동할 수있도록 충분한 토출량을 유지할 것

내연기관을 사용하는 경우에는 다음의 기준에 적합한 것으로 할 것

제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출것

내연기관의 연료량은 펌프를 20분 이상 운전할 수 있는 용량일 것

가압송수장치에는 “스프링클러소화펌프”라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것.다만, 충압펌프는 제외한다.

임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

고가수조의 자연낙차를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 다음의 식 (2.2.2.1)에 따라 산출한 수치 이상 유지되도록 할 것H = h₁ + 10 … (2.2.2.1)여기에서H: 필요한 낙차(m)h₁: 배관의 마찰손실수두(m)

고가수조에는 수위계·배수관·급수관·오버플로우관 및 맨홀을 설치할 것

압력수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

압력수조의 압력은 다음의 식 (2.2.3.1)에 따라 산출한 수치 이상 유지되도록 할 것P = p₁ + p₂ + 0.1 … (2.2.3.1)여기에서P: 필요한 압력(㎫)p₁: 낙차의 환산수두압(㎫)p₂: 배관의 마찰손실수두압(㎫)

압력수조에는 수위계·급수관·배수관·급기관·맨홀·압력계·안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

가압수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

가압수조의 압력은 2.2.1.10 및 2.2.1.11에 따른 방수압 및 방수량을 20분 이상 유지되도록 할 것

가압수조 및 가압원은 「건축법 시행령」 제46조에 따른 방화구획 된 장소에 설치할 것

가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및제품검사의 기술기준」에 적합한 것으로 설치할 것

폐쇄형스프링클러헤드를 사용하는 설비의 방호구역(스프링클러설비의 소화범위에 포함된 영역을 말한다.이하 같다) 및 유수검지장치는 다음의 기준에 적합해야 한다.

하나의 방호구역의 바닥면적은 3,000 ㎡를 초과하지 않을 것. 다만, 폐쇄형스프링클러설비에 격자형배관방식(2 이상의 수평주행배관 사이를 가지배관으로 연결하는 방식을 말한다)을 채택하는 때에는 3,700 ㎡ 범위내에서 펌프용량, 배관의 구경 등을 수리학적으로 계산한 결과 헤드의 방수압 및 방수량이 방호구역 범위 내에서 소화목적을 달성하는데 충분하도록 해야 한다.

하나의 방호구역에는 1개 이상의 유수검지장치를 설치하되, 화재 시 접근이 쉽고 점검하기 편리한 장소에설치할 것

하나의 방호구역은 2개 층에 미치지 않도록 할 것. 다만, 1개 층에 설치되는 스프링클러헤드의 수가 10개이하인 경우와 복층형구조의 공동주택에는 3개 층 이내로 할 수 있다.

유수검지장치를 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8 m 이상 1.5 m 이하의위치에 설치하되, 그 실 등에는 가로 0.5 m 이상 세로 1 m 이상의 개구부로서 그 개구부에는 출입문을 설치하고 그 출입문 상단에 "유수검지장치실" 이라고 표시한 표지를 설치할 것. 다만, 유수검지장치를 기계실(공조용기계실을 포함한다)안에 설치하는 경우에는 별도의 실 또는 보호용 철망을 설치하지 않고 기계실 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 수 있다.

스프링클러헤드에 공급되는 물은 유수검지장치를 지나도록 할 것. 다만, 송수구를 통하여 공급되는 물은그렇지 않다.

자연낙차에 따른 압력수가 흐르는 배관 상에 설치된 유수검지장치는 화재 시 물의 흐름을 검지할 수 있는최소한의 압력이 얻어질 수 있도록 수조의 하단으로부터 낙차를 두어 설치할 것

조기반응형 스프링클러헤드를 설치하는 경우에는 습식유수검지장치 또는 부압식스프링클러설비를 설치할 것

개방형스프링클러설비의 방수구역 및 일제개방밸브는 다음의 기준에 적합해야 한다.

하나의 방수구역은 2개 층에 미치지 않아야 한다.

방수구역마다 일제개방밸브를 설치해야 한다

하나의 방수구역을 담당하는 헤드의 개수는 50개 이하로 할 것. 다만, 2개 이상의 방수구역으로 나눌 경우에는 하나의 방수구역을 담당하는 헤드의 개수는 25개 이상으로 해야 한다.

일제개방밸브의 설치 위치는 2.3.1.4의 기준에 따르고, 표지는 "일제개방밸브실"이라고 표시해야 한다.

배관과 배관이음쇠는 다음의 어느 하나에 해당하는 것 또는 동등 이상의 강도·내식성 및 내열성 등을 국내·외 공인기관으로부터 인정받은 것을 사용해야 하고, 배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로할 경우에는 텅스텐 불활성 가스 아크 용접(Tungsten Inertgas Arc Welding)방식에 따른다. 다만, 2.5에서 정하지 않은 사항은 「건설기술 진흥법」 제44조제1항의 규정에 따른 "건설기준"에 따른다.

배관 내 사용압력이 1.2 ㎫ 미만일 경우에는 다음의 어느 하나에 해당하는 것 (1) 배관용 탄소 강관(KS D 3507) (2) 이음매 없는 구리 및 구리합금관(KS D 5301). 다만, 습식의 배관에 한한다. (3) 배관용 스테인리스 강관(KS D 3576) 또는 일반배관용 스테인리스 강관(KS D 3595) (4) 덕타일 주철관(KS D 4311)

배관 내 사용압력이 1.2 ㎫ 이상일 경우에는 다음의 어느 하나에 해당하는 것 (1) 압력 배관용 탄소 강관(KS D 3562) (2) 배관용 아크용접 탄소강 강관(KS D 3583)

2.5.1에도 불구하고 다음의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다.

배관을 지하에 매설하는 경우

다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우

천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는 준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우

급수배관은 다음의 기준에 따라 설치해야 한다.

전용으로 할 것. 다만, 스프링클러설비의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의송수를 차단할 수 있거나, 스프링클러설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브는 개폐표시형으로 할 것. 이 경우 펌프의 흡입측배관에는 버터플라이밸브 외의 개폐표시형밸브를 설치해야 한다.

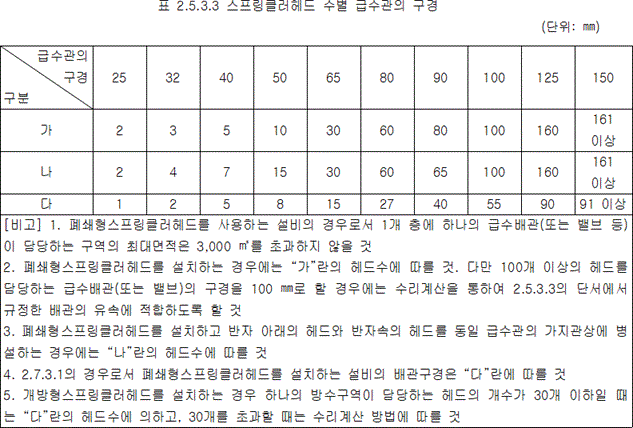

배관의 구경은 2.2.1.10 및 2.2.1.11에 적합하도록 수리계산에 의하거나 표 2.5.3.3의 기준에 따라 설치할 것. 다만, 수리계산에 따르는 경우 가지배관의 유속은 6 ㎧, 그 밖의 배관의 유속은 10 ㎧를 초과할 수 없다.

펌프의 흡입 측 배관은 다음의 기준에 따라 설치해야 한다.

공기 고임이 생기지 않는 구조로 하고 여과장치를 설치할 것

수조가 펌프보다 낮게 설치된 경우에는 각 펌프(충압펌프를 포함한다)마다 수조로부터 별도로 설치할 것

<삭제 2024. 7. 1.>

펌프의 성능시험배관은 다음의 기준에 적합하도록 설치해야 한다.

성능시험배관은 펌프의 토출 측에 설치된 개폐밸브 이전에서 분기하여 직선으로 설치하고, 유량측정장치를 기준으로 전단 직관부에는 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것. 이 경우 개폐밸브와 유량측정장치 사이의 직관부 거리 및 유량측정장치와 유량조절밸브 사이의 직관부 거리는 해당 유량측정장치 제조사의 설치사양에 따르고, 성능시험배관의 호칭지름은 유량측정장치의 호칭지름에 따른다.

유량측정장치는 펌프의 정격토출량의 175 % 이상 측정할 수 있는 성능이 있을 것

가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20 ㎜이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치해야 한다.

배관은 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치해야 한다. 다만, 보온재를 사용할 경우에는난연재료 성능 이상의 것으로 해야 한다.

가지배관의 배열은 다음의 기준에 따른다.

토너먼트(tournament) 배관방식이 아닐 것

교차배관에서 분기되는 지점을 기점으로 한쪽 가지배관에 설치되는 헤드의 개수(반자 아래와 반자속의헤드를 하나의 가지배관 상에 병설하는 경우에는 반자 아래에 설치하는 헤드의 개수)는 8개 이하로 할 것. 다만, 다음 각 기준의 어느 하나에 해당하는 경우에는 그렇지 않다.

기존의 방호구역 안에서 칸막이 등으로 구획하여 1개의 헤드를 증설하는 경우

습식스프링클러설비 또는 부압식스프링클러설비에 격자형 배관방식(2 이상의 수평주행배관 사이를 가지배관으로 연결하는 방식을 말한다)을 채택하는 때에는 펌프의 용량, 배관의 구경 등을 수리학적으로 계산한결과 헤드의 방수압 및 방수량이 소화목적을 달성하는 데 충분하다고 인정되는 경우

가지배관과 헤드 사이의 배관을 신축배관으로 하는 경우에는 소방청장이 정하여 고시한 「스프링클러설비신축배관의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것. 이 경우 신축배관의 설치길이는2.7.3의 거리를 초과하지 않아야 한다.

교차배관의 위치·청소구 및 가지배관의 헤드설치는 다음의 기준에 따른다.

교차배관은 가지배관과 수평으로 설치하거나 또는 가지배관 밑에 설치하고, 그 구경은 2.5.3.3에 따르되,최소구경이 40 ㎜ 이상이 되도록 할 것. 다만, 패들형유수검지장치를 사용하는 경우에는 교차배관의 구경과 동일하게 설치할 수 있다.

청소구는 교차배관 끝에 40 ㎜ 이상 크기의 개폐밸브를 설치하고, 호스접결이 가능한 나사식 또는 고정배수 배관식으로 할 것. 이 경우 나사식의 개폐밸브는 옥내소화전 호스접결용의 것으로 하고, 나사보호용의 캡으로 마감해야 한다.

하향식헤드를 설치하는 경우에 가지배관으로부터 헤드에 이르는 헤드접속배관은 가지배관 상부에서 분기할 것. 다만, 소화설비용 수원의 수질이 「먹는물관리법」 제5조에 따라 먹는물의 수질기준에 적합하고 덮개가 있는 저수조로부터 물을 공급받는 경우에는 가지배관의 측면 또는 하부에서 분기할 수 있다.

준비작동식유수검지장치 또는 일제개방밸브를 사용하는 스프링클러설비에 있어서 유수검지장치 또는 밸브 2차 측 배관의 부대설비는 다음의 기준에 따른다.

개폐표시형밸브를 설치할 것

2.5.11.1에 따른 밸브와 준비작동식유수검지장치 또는 일제개방밸브 사이의 배관은 다음의 기준과 같은구조로 할 것

수직배수배관과 연결하고 동 연결배관상에는 개폐밸브를 설치할 것

자동배수장치 및 압력스위치를 설치할 것

2.5.11.2.2에 따른 압력스위치는 수신부에서 준비작동식유수검지장치 또는 일제개방밸브의 작동 여부를 확인할 수 있게 설치할 것

습식유수검지장치 또는 건식유수검지장치를 사용하는 스프링클러설비와 부압식스프링클러설비에는 동장치를 시험할 수 있는 시험장치를 다음의 기준에 따라 설치해야 한다.

습식스프링클러설비 및 부압식스프링클러설비에 있어서는 유수검지장치 2차 측 배관에 연결하여 설치하고 건식스프링클러설비인 경우 유수검지장치에서 가장 먼 거리에 위치한 가지배관의 끝으로부터 연결하여설치할 것. 이 경우 유수검지장치 2차 측 설비의 내용적이 2,840 L를 초과하는 건식스프링클러설비는 시험장치개폐밸브를 완전 개방 후 1분 이내에 물이 방사되어야 한다.

시험장치 배관의 구경은 25 ㎜ 이상으로 하고, 그 끝에 개폐밸브 및 개방형헤드 또는 스프링클러헤드와동등한 방수성능을 가진 오리피스를 설치할 것. 이 경우 개방형헤드는 반사판 및 프레임을 제거한 오리피스만으로 설치할 수 있다.

시험배관의 끝에는 물받이 통 및 배수관을 설치하여 시험 중 방사된 물이 바닥에 흘러내리지 않도록 할 것. 다만, 목욕실·화장실 또는 그 밖의 곳으로서 배수처리가 쉬운 장소에 시험배관을 설치한 경우에는 그렇지않다.

배관에 설치되는 행거는 다음의 기준에 따라 설치해야 한다.

가지배관에는 헤드의 설치지점 사이마다 1개 이상의 행거를 설치하되, 헤드간의 거리가 3.5 m를 초과하는 경우에는 3.5 m 이내마다 1개 이상 설치할 것. 이 경우 상향식헤드와 행거 사이에는 8 ㎝ 이상의 간격을 두어야 한다.

교차배관에는 가지배관과 가지배관 사이마다 1개 이상의 행거를 설치하되, 가지배관 사이의 거리가 4.5m를 초과하는 경우에는 4.5 m 이내마다 1개 이상 설치할 것

2.5.13.1 및 2.5.13.2의 수평주행배관에는 4.5 m 이내마다 1개 이상 설치할 것

수직배수배관의 구경은 50 ㎜ 이상으로 해야 한다. 다만, 수직배관의 구경이 50 ㎜ 미만인 경우에는 수직배관과 동일한 구경으로 할 수 있다.

지하주차장의 스프링클러설비는 습식으로 해야 한다. 다만, 다음의 기준에 적합한 경우에는 화재감지기의작동 여부와 관계 없이 스프링클러헤드의 작동에 따라서도 유수검지장치가 개방되는 방식으로도 할 수 있다.

시험장치는 유수검지장치에서 가장 먼 거리에 위치한 가지배관의 끝으로부터 연결하여 설치할 것

시험장치는 시험장치의 개폐밸브를 완전히 개방한 때부터 1분 이내에 물이 방사될 것

급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할수 있도록 급수개폐밸브 작동표시 스위치를 다음의 기준에 따라 설치해야 한다.

급수개폐밸브가 잠길 경우 탬퍼스위치의 동작으로 인하여 감시제어반 또는 수신기에 표시되어야 하며경보음을 발할 것

탬퍼스위치는 감시제어반 또는 수신기에서 동작의 유무 확인과 동작시험, 도통시험을 할 수 있을 것

급수개폐밸브의 작동표시 스위치에 사용되는 전기배선은 내화전선 또는 내열전선으로 설치할 것

스프링클러설비 배관의 배수를 위한 기울기는 다음의 기준에 따른다.

습식스프링클러설비 또는 부압식 스프링클러설비의 배관을 수평으로 할 것. 다만, 배관의 구조상 소화수가 남아 있는 곳에는 배수밸브를 설치해야 한다.

습식스프링클러설비 또는 부압식 스프링클러설비 외의 설비에는 헤드를 향하여 상향으로 수평주행배관의 기울기를 500분의 1 이상, 가지배관의 기울기를 250분의 1 이상으로 할 것. 다만, 배관의 구조상 기울기를줄 수 없는 경우에는 배수를 원활하게 할 수 있도록 배수밸브를 설치해야 한다.

배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나, 그 배관표면 또는 배관 보온재표면의 색상은 「한국산업표준(배관계의 식별 표시, KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의배관임을 표시해야 한다.

확관형 분기배관을 사용할 경우에는 소방청장이 정하여 고시한 「분기배관의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치해야 한다.

스프링클러설비의 음향장치 및 기동장치는 다음의 기준에 따라 설치해야 한다.

습식유수검지장치 또는 건식유수검지장치를 사용하는 설비에 있어서는 헤드가 개방되면 유수검지장치가화재신호를 발신하고 그에 따라 음향장치가 경보되도록 할 것

준비작동식유수검지장치 또는 일제개방밸브를 사용하는 설비에는 화재감지기의 감지에 따라 음향장치가경보되도록 할 것. 이 경우 화재감지기회로를 교차회로방식(하나의 준비작동식유수검지장치 또는 일제개방밸브의 담당구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기가 동시에 감지되는 때에 준비작동식유수검지장치 또는 일제개방밸브가 개방·작동되는 방식을 말한다)으로 하는 때에는 하나의 화재감지기회로가 화재를 감지하는 때에도 음향장치가 경보되도록 해야 한다.

음향장치는 유수검지장치 및 일제개방밸브 등의 담당구역마다 설치하되 그 구역의 각 부분으로부터 하나의 음향장치까지의 수평거리는 25 m 이하가 되도록 할 것

음향장치는 경종 또는 사이렌(전자식 사이렌을 포함한다)으로 하되, 주위의 소음 및 다른 용도의 경보와구별이 가능한 음색으로 할 것. 이 경우 경종 또는 사이렌은 자동화재탐지설비·비상벨설비 또는 자동식사이렌설비의 음향장치와 겸용할 수 있다.

주 음향장치는 수신기의 내부 또는 그 직근에 설치할 것

층수가 11층(공동주택의 경우 16층) 이상의 특정소방대상물은 다음의 기준에 따라 경보를 발할 수 있도록해야 한다.

2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개층에 경보를 발할 것

1층에서 발화한 때에는 발화층·그 직상 4개층 및 지하층에 경보를 발할 것

지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

음향장치는 다음의 기준에 따른 구조 및 성능의 것으로 할 것

정격전압의 80 % 전압에서 음향을 발할 수 있는 것으로 할 것

음향의 크기는 부착된 음향장치의 중심으로부터 1 m 떨어진 위치에서 90 dB 이상이 되는 것으로 할 것

스프링클러설비의 가압송수장치로서 펌프가 설치되는 경우 그 펌프의 작동은 다음의 어느 하나에 적합해야한다.

습식유수검지장치 또는 건식유수검지장치를 사용하는 설비에 있어서는 유수검지장치의 발신이나 기동용수압개폐장치에 의하여 작동되거나 또는 이 두 가지의 혼용에 따라 작동될 수 있도록 할 것

준비작동식유수검지장치 또는 일제개방밸브를 사용하는 설비에 있어서는 화재감지기의 화재감지나 기동용수압개폐장치에 따라 작동되거나 또는 이 두 가지의 혼용에 따라 작동할 수 있도록 할 것

준비작동식유수검지장치 또는 일제개방밸브의 작동은 다음의 기준에 적합해야 한다.

담당구역 내의 화재감지기의 동작에 따라 개방 및 작동될 것

화재감지회로는 교차회로방식으로 할 것. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

스프링클러설비의 배관 또는 헤드에 누설경보용 물 또는 압축공기가 채워지거나 부압식스프링클러설비의 경우

화재감지기를 「자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)」의 2.4.1 단서의 각감지기로 설치한 때

준비작동식유수검지장치 또는 일제개방밸브의 인근에서 수동기동(전기식 및 배수식)에 따라서도 개방 및작동될 수 있도록 할 것

2.6.3.1 및 2.6.3.2에 따른 화재감지기의 설치기준에 관하여는 「자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)」 2.4(감지기) 및 2.8(배선)를 준용할 것. 이 경우 교차회로방식에 있어서의 화재감지기의 설치는 각 화재감지기 회로별로 설치하되, 각 화재감지기 회로별 화재감지기 1개가 담당하는 바닥면적은 「자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)」의 2.4.3.5, 2.4.3.8부터 2.4.3.10에 따른 바닥면적으로 한다.

화재감지기 회로에는 다음의 기준에 따른 발신기를 설치할 것. 다만, 자동화재탐지설비의 발신기가 설치된 경우에는 그렇지 않다.

조작이 쉬운 장소에 설치하고, 스위치는 바닥으로부터 0.8 m 이상 1.5 m 이하의 높이에 설치할 것

특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 하나의 발신기까지의 수평거리가 25 m 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 m 이상일 경우에는 추가로 설치해야 한다.

발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착 면으로부터 15° 이상의 범위안에서 부착지점으로부터 10 m 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 할 것

스프링클러헤드는 특정소방대상물의 천장·반자·천장과 반자 사이·덕트·선반 기타 이와 유사한 부분(폭이 1.2m를 초과하는 것에 한한다)에 설치해야 한다. 다만, 폭이 9 m 이하인 실내에 있어서는 측벽에 설치할 수 있다.

＜삭제 2024. 1. 1.＞

스프링클러헤드를 설치하는 천장ㆍ반자ㆍ천장과 반자 사이ㆍ덕트ㆍ선반 등의 각 부분으로부터 하나의 스프링클러헤드까지의 수평거리는 2.1 m 이하로 해야 한다. 다만, 성능이 별도로 인정된 스프링클러헤드를 수리계산에 따라 설치하는 경우와 다음의 어느 하나에 해당하는 장소에 대해서는 그렇지 않다.

무대부· 「화재의 예방 및 안전관리에 관한 법률 시행령」 별표 2의 특수가연물을 저장 또는 취급하는 장소에 있어서는 1.7 m 이하

내화구조로 된 특정소방대상물의 경우에는 2.3 m 이하(전기차 충전구역 제외)

＜삭제 2024. 1. 1.＞

＜삭제 2026. 3. 1.＞

영 별표 4 소화설비의 소방시설 적용기준란 제1호라목3)에 따른 무대부 또는 연소할 우려가 있는 개구부에있어서는 개방형스프링클러헤드를 설치해야 한다.

다음의 어느 하나에 해당하는 장소에는 조기반응형 스프링클러헤드를 설치해야 한다. (1) 공동주택·노유자시설의 거실 (2) 오피스텔·숙박시설의 침실 (3) 병원ㆍ의원의 입원실 (4) 전기차 충전구역

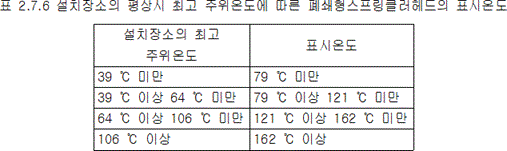

폐쇄형스프링클러헤드는 그 설치장소의 평상시 최고 주위온도에 따라 다음 표 2.7.6에 따른 표시온도의 것으로 설치해야 한다. 다만, 높이가 4 m 이상인 공장에 설치하는 스프링클러헤드는 그 설치장소의 평상시 최고주위온도에 관계없이 표시온도 121 ℃ 이상의 것으로 할 수 있다.

스프링클러헤드는 다음의 방법에 따라 설치해야 한다.

살수가 방해되지 않도록 스프링클러헤드로부터 반경 60 ㎝ 이상의 공간을 보유할 것. 다만, 벽과 스프링클러헤드간의 공간은 10 ㎝ 이상으로 한다.

스프링클러헤드와 그 부착면(상향식헤드의 경우에는 그 헤드의 직상부의 천장·반자 또는 이와 비슷한 것을 말한다. 이하 같다)과의 거리는 30 ㎝ 이하로 할 것

배관·행거 및 조명기구 등 살수를 방해하는 것이 있는 경우에는 2.7.7.1 및 2.7.7.2에도 불구하고 그로부터아래에 설치하여 살수에 장애가 없도록 할 것. 다만, 스프링클러헤드와 장애물과의 이격거리를 장애물 폭의3배 이상 확보한 경우에는 그렇지 않다.

스프링클러헤드의 반사판은 그 부착 면과 평행하게 설치할 것. 다만, 측벽형헤드 또는 2.7.7.6에 따른 연소할 우려가 있는 개구부에 설치하는 스프링클러헤드의 경우에는 그렇지 않다.

천장의 기울기가 10분의 1을 초과하는 경우에는 가지관을 천장의 마루와 평행하게 설치하고, 스프링클러헤드는 다음의 어느 하나에 적합하게 설치할 것

천장의 최상부에 스프링클러헤드를 설치하는 경우에는 최상부에 설치하는 스프링클러헤드의 반사판을수평으로 설치할 것

천장의 최상부를 중심으로 가지관을 서로 마주보게 설치하는 경우에는 최상부의 가지관 상호간의 거리가 가지관상의 스프링클러헤드 상호간의 거리의 2분의 1이하(최소 1 m 이상이 되어야 한다)가 되게 스프링클러헤드를 설치하고, 가지관의 최상부에 설치하는 스프링클러헤드는 천장의 최상부로부터의 수직거리가 90 ㎝이하가 되도록 할 것. 톱날지붕, 둥근지붕 기타 이와 유사한 지붕의 경우에도 이에 준한다.

연소할 우려가 있는 개구부에는 그 상하좌우에 2.5 m 간격으로(개구부의 폭이 2.5 m 이하인 경우에는 그중앙에) 스프링클러헤드를 설치하되, 스프링클러헤드와 개구부의 내측 면으로부터 직선거리는 15 ㎝ 이하가되도록 할 것. 이 경우 사람이 상시 출입하는 개구부로서 통행에 지장이 있는 때에는 개구부의 상부 또는 측면(개구부의 폭이 9 m 이하인 경우에 한한다)에 설치하되, 헤드 상호간의 간격은 1.2 m 이하로 설치해야 한다.

습식스프링클러설비 및 부압식스프링클러설비 외의 설비에는 상향식스프링클러헤드를 설치할 것. 다만,다음의 어느 하나에 해당하는 경우에는 그렇지 않다. (1) 드라이펜던트스프링클러헤드를 사용하는 경우 (2) 스프링클러헤드의 설치장소가 동파의 우려가 없는 곳인 경우 (3) 개방형스프링클러헤드를 사용하는 경우

측벽형스프링클러헤드를 설치하는 경우 긴 변의 한쪽 벽에 일렬로 설치(폭이 4.5 m 이상 9 m 이하인 실에 있어서는 긴변의 양쪽에 각각 일렬로 설치하되 마주보는 스프링클러헤드가 나란히꼴이 되도록 설치)하고3.6 m 이내마다 설치할 것

상부에 설치된 헤드의 방출수에 따라 감열부에 영향을 받을 우려가 있는 헤드에는 방출수를 차단할 수 있는 유효한 차폐판을 설치할 것

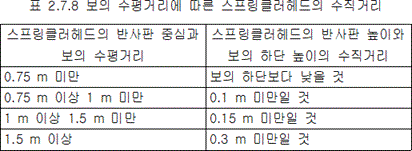

2.7.7.2에도 불구하고 특정소방대상물의 보와 가장 가까운 스프링클러 헤드는 다음 표 2.7.8의 기준에 따라설치해야 한다. 다만, 천장 면에서 보의 하단까지의 길이가 55 ㎝를 초과하고 보의 하단 측면 끝부분으로부터스프링클러헤드까지의 거리가 스프링클러헤드 상호간 거리의 2분의 1 이하가 되는 경우에는 스프링클러헤드와 그 부착 면과의 거리를 55 ㎝ 이하로 할 수 있다.

스프링클러설비에는 소방차로부터 그 설비에 송수할 수 있는 송수구를 다음의 기준에 따라 설치해야 한다.

소방차가 쉽게 접근할 수 있고 잘 보이는 장소에 설치하고, 화재층으로부터 지면으로 떨어지는 유리창 등이 송수 및 그 밖의 소화작업에 지장을 주지 않는 장소에 설치할 것

송수구로부터 스프링클러설비의 주배관에 이르는 연결배관에 개폐밸브를 설치한 때에는 그 개폐상태를쉽게 확인 및 조작할 수 있는 옥외 또는 기계실 등의 장소에 설치할 것

송수구는 구경 65 ㎜의 쌍구형으로 할 것

송수구에는 그 가까운 곳의 보기 쉬운 곳에 송수압력범위를 표시한 표지 및 “스프링클러 송수구”라고 표시한 표지를 할 것<개정 2026. 6. 29.>

전기적인 신호로만 개방되는 방식의 유수검지장치(또는 일제개방밸브)에 설치하는 송수구는 방호구역(또는 방수구역)마다 유수검지장치(또는 일제개방밸브) 2차측에 연결하여 설치할 것

폐쇄형스프링클러헤드를 사용하는 스프링클러설비의 송수구는 하나의 층의 바닥면적이 3,000 ㎡를 넘을때마다 1개 이상(5개를 넘을 경우에는 5개로 한다)을 설치할 것

지면으로부터 높이가 0.5 m 이상 1 m 이하의 위치에 설치할 것

송수구의 부근에는 자동배수밸브(또는 직경 5 ㎜의 배수공) 및 체크밸브를 설치할 것. 이 경우 자동배수밸브는 배관안의 물이 잘 빠질 수 있는 위치에 설치하되, 배수로 인하여 다른 물건이나 장소에 피해를 주지 않아야 한다.

송수구에는 이물질을 막기 위한 마개를 씌울 것

스프링클러설비에는 그 특정소방대상물의 수전방식에 따라 다음의 기준에 따른 상용전원회로의 배선을 설치해야 한다. 다만, 가압수조방식으로서 모든 기능이 20분 이상 유효하게 지속될 수 있는 경우에는 그렇지 않다.

저압수전인 경우에는 인입개폐기의 직후에서 분기하여 전용배선으로 해야 하며, 전용의 전선관에 보호되도록 할 것

특별고압수전 또는 고압수전일 경우에는 전력용 변압기 2차 측의 주차단기 1차 측에서 분기하여 전용배선으로 하되, 상용전원의 상시공급에 지장이 없을 경우에는 주차단기 2차측에서 분기하여 전용배선으로 할 것.다만, 가압송수장치의 정격입력전압이 수전전압과 같은 경우에는 2.9.1.1의 기준에 따른다.

스프링클러설비에는 자가발전설비, 축전지설비(내연기관에 따른 펌프를 설치한 경우에는 내연기관의 기동및 제어용축전지를 말한다. 이하 같다) 또는 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치. 이하 같다)에 따른 비상전원을 설치해야 한다. 다만, 차고·주차장으로서 스프링클러설비가설치된 부분의 바닥면적(「포소화설비의 화재안전기술기준(NFTC 105)」의 2.10.2.2에 따른 차고·주차장의 바닥면적을 포함한다)의 합계가 1,000 ㎡ 미만인 경우에는 비상전원수전설비로 설치할 수 있으며, 2 이상의 변전소(「전기사업법」 제67조에 따른 변전소를 말한다. 이하 같다)에서 전력을 동시에 공급받을 수 있거나 하나의 변전소로부터 전력의 공급이 중단되는 때에는 자동으로 다른 변전소로부터 전력을 공급받을 수 있도록 상용전원을 설치한 경우와 가압수조방식에는 비상전원을 설치하지 않을 수 있다.

2.9.2에 따른 비상전원 중 자가발전설비, 축전지설비 또는 전기저장장치는 다음의 기준에 따라 설치하고, 비상전원수전설비는 「소방시설용 비상전원수전설비의 화재안전기술기준(NFTC 602)」에 따라 설치해야 한다.

점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

스프링클러설비를 유효하게 20분 이상 작동할 수 있어야 할 것

상용전원으로부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로부터 전력을 공급받을 수 있도록할 것

비상전원(내연기관의 기동 및 제어용 축전지를 제외한다)의 설치장소는 다른 장소와 방화구획 할 것. 이경우 그 장소에는 비상전원의 공급에 필요한 기구나 설비 외의 것(열병합발전설비에 필요한 기구나 설비는 제외한다)을 두어서는 안 된다.

비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등을 설치할 것

옥내에 설치하는 비상전원실에는 옥외로 직접 통하는 충분한 용량의 급배기설비를 설치할 것

비상전원의 출력용량은 다음 각 기준을 충족할 것

비상전원 설비에 설치되어 동시에 운전될 수 있는 모든 부하의 합계 입력용량을 기준으로 정격출력을선정할 것. 다만, 소방전원 보존형 발전기를 사용할 경우에는 그렇지 않다.

기동전류가 가장 큰 부하가 기동될 때에도 부하의 허용 최저입력전압 이상의 출력전압을 유지할 것

단시간 과전류에 견디는 내력은 입력용량이 가장 큰 부하가 최종 기동할 경우에도 견딜 수 있을 것

자가발전설비는 부하의 용도와 조건에 따라 다음의 어느 하나를 설치하고 그 부하 용도별 표지를 부착해야 한다. 다만, 자가발전설비의 정격출력용량은 하나의 건축물에 있어서 소방부하의 설비용량을 기준으로 하고, 2.9.3.8.2의 경우 비상부하는 국토해양부장관이 정한 「건축전기설비설계기준」의 수용률 범위 중 최대값 이상을 적용한다.

소방전용 발전기: 소방부하용량을 기준으로 정격출력용량을 산정하여 사용하는 발전기

소방부하 겸용 발전기: 소방 및 비상부하 겸용으로서 소방부하와 비상부하의 전원용량을 합산하여 정격출력용량을 산정하여 사용하는 발전기

소방전원 보존형 발전기: 소방 및 비상부하 겸용으로서 소방부하의 전원용량을 기준으로 정격출력용량을 산정하여 사용하는 발전기

비상전원실의 출입구 외부에는 실의 위치와 비상전원의 종류를 식별할 수 있도록 표지판을 부착할 것

스프링클러설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 감시제어반과 동력제어반으로 구분하여 설치하지 않을 수 있다.

다음의 어느 하나에 해당하지 않는 특정소방대상물에 설치되는 경우

지하층을 제외한 층수가 7층 이상으로서 연면적이 2,000 ㎡ 이상인 것

2.10.1.1.1에 해당하지 않는 특정소방대상물로서 지하층의 바닥면적 합계가 3,000 ㎡ 이상인 것

내연기관에 따른 가압송수장치를 사용하는 경우

고가수조에 따른 가압송수장치를 사용하는 경우

가압수조에 따른 가압송수장치를 사용하는 경우

감시제어반의 기능은 다음의 기준에 적합해야 한다.

각 펌프의 작동여부를 확인할 수 있는 표시등 및 음향경보기능이 있어야 할 것

각 펌프를 자동 및 수동으로 작동시키거나 중단시킬 수 있어야 할 것

비상전원을 설치한 경우에는 상용전원 및 비상전원의 공급여부를 확인할 수 있어야 할 것

수조 또는 물올림수조가 저수위로 될 때 표시등 및 음향으로 경보할 것

예비전원이 확보되고 예비전원의 적합여부를 시험할 수 있어야 할 것

감시제어반은 다음의 기준에 따라 설치해야 한다.

화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

감시제어반은 스프링클러설비의 전용으로 할 것. 다만, 스프링클러설비의 제어에 지장이 없는 경우에는다른 설비와 겸용할 수 있다.

감시제어반은 다음의 기준에 따른 전용실 안에 설치할 것. 다만, 2.10.1의 단서에 따른 각 기준의 어느 하나에 해당하는 경우와 공장, 발전소 등에서 설비를 집중 제어·운전할 목적으로 설치하는 중앙제어실 내에 감시제어반을 설치하는 경우에는 그렇지 않다.

다른 부분과 방화구획을 할 것. 이 경우 전용실의 벽에는 기계실 또는 전기실 등의 감시를 위하여 두께7 ㎜ 이상의 망입유리(두께 16.3 ㎜ 이상의 접합유리 또는 두께 28 ㎜ 이상의 복층유리를 포함한다)로 된 4 ㎡미만의 붙박이창을 설치할 수 있다.

피난층 또는 지하 1층에 설치할 것. 다만, 다음의 어느 하나에 해당하는 경우에는 지상 2층에 설치하거나 지하 1층 외의 지하층에 설치할 수 있다. (1) 「건축법 시행령」 제35조에 따라 특별피난계단이 설치되고 그 계단(부속실을 포함한다) 출입구로부터 보행거리 5m 이내에 전용실의 출입구가 있는 경우 (2) 아파트의 관리동(관리동이 없는 경우에는 경비실)에 설치하는 경우

비상조명등 및 급·배기설비를 설치할 것

「무선통신보조설비의 화재안전기술기준(NFTC 505)」 2.2.3에 따라 유효하게 통신이 가능할 것(영 별표4의 제5호마목에 따른 무선통신보조설비가 설치된 특정소방대상물에 한한다)

바닥면적은 감시제어반의 설치에 필요한 면적 외에 화재 시 소방대원이 그 감시제어반의 조작에 필요한 최소면적 이상으로 할 것

2.10.3.3에 따른 전용실에는 특정소방대상물의 기계·기구 또는 시설 등의 제어 및 감시설비 외의 것을 두지 않을 것

각 유수검지장치 또는 일제개방밸브의 경우에는 작동여부를 확인할 수 있는 표시 및 경보기능이 있도록할 것

일제개방밸브의 경우에는 밸브를 개방시킬 수 있는 수동조작스위치를 설치할 것

일제개방밸브를 사용하는 경우에는 설비의 화재감지는 각 경계회로별로 화재표시가 되도록 할 것

다음의 각 확인회로마다 도통시험 및 작동시험을 할 수 있도록 할 것 (1) 기동용수압개폐장치의 압력스위치회로 (2) 수조 또는 물올림수조의 저수위감시회로 (3) 유수검지장치 또는 일제개방 밸브의 압력스위치회로 (4) 일제개방밸브를 사용하는 설비의 화재감지기회로 (5) 2.5.16에 따른 개폐밸브의 폐쇄상태 확인회로 (6) 그 밖의 이와 비슷한 회로

감시제어반과 자동화재탐지설비의 수신기를 별도의 장소에 설치하는 경우에는 이들 상호간 연동하여 화재발생 및 2.10.2.1, 2.10.2.3 및 2.10.2.4의 기능을 확인할 수 있도록 할 것

동력제어반은 다음의 기준에 따라 설치해야 한다.

앞면은 적색으로 하고 "스프링클러소화설비용 동력제어반"이라고 표시한 표지를 설치할 것

외함은 두께 1.5 ㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것

그 밖의 동력제어반의 설치에 관하여는 2.10.3.1 및 2.10.3.2의 기준을 준용할 것

자가발전설비 제어반의 제어장치는 비영리 공인기관의 시험을 필한 것으로 설치해야 한다. 다만, 소방전원보존형 발전기의 제어장치는 다음이 포함되어야 한다.

소방전원 보존형임을 식별할 수 있도록 표기할 것

발전기 운전 시 소방부하 및 비상부하에 전원이 동시 공급되고, 그 상태를 확인할 수 있는 표시가 되도록할 것

발전기가 정격용량을 초과할 경우 비상부하는 자동적으로 차단되고, 소방부하만 공급되는 상태를 확인할 수 있는 표시가 되도록 할 것

스프링클러설비의 배선은 「전기사업법」 제67조에 따른 「전기설비기술기준」에서 정한 것 외에 다음의 기준에 따라 설치해야 한다.

비상전원을 설치한 경우에는 비상전원으로부터 동력제어반 및 가압송수장치에 이르는 전원회로의 배선은 내화배선으로 할 것. 다만, 자가발전설비와 동력제어반이 동일한 실에 설치된 경우에는 자가발전기로부터그 제어반에 이르는 전원회로의 배선은 그렇지 않다.

상용전원으로부터 동력제어반에 이르는 배선, 그 밖의 스프링클러설비의 감시·조작 또는 표시등회로의배선은 내화배선 또는 내열배선으로 할 것. 다만, 감시제어반 또는 동력제어반 안의 감시·조작 또는 표시등회로의 배선은 그렇지 않다.

2.11.1에 따른 내화배선 및 내열배선에 사용되는 전선의 종류 및 설치방법은 「옥내소화전설비의 화재안전기술기준(NFTC 102)」 2.7.2의 표 2.7.2(1) 및 표 2.7.2(2)의 기준에 따른다.

소화설비의 과전류차단기 및 개폐기에는 "스프링클러소화설비용 과전류차단기 또는 개폐기"라고 표시한표지를 해야 한다.

소화설비용 전기배선의 양단 및 접속단자에는 다음의 기준에 따라 표지해야 한다.

단자에는 "스프링클러소화설비 단자"라고 표시한 표지를 부착할 것

소화설비용 전기배선의 양단에는 다른 배선과 식별이 용이하도록 표시할 것

스프링클러설비를 설치해야 할 특정소방대상물에 있어서 다음의 어느 하나에 해당하는 장소에는 스프링클러헤드를 설치하지 않을 수 있다.

계단실(특별피난계단의 부속실을 포함한다)·경사로·승강기의 승강로·비상용승강기의 승강장·파이프덕트및 덕트피트(파이프·덕트를 통과시키기 위한 구획된 구멍에 한한다)·목욕실·수영장(관람석부분을 제외한다)·화장실·직접 외기에 개방되어 있는 복도·기타 이와 유사한 장소

통신기기실·전자기기실·기타 이와 유사한 장소

발전실·변전실·변압기·기타 이와 유사한 전기설비가 설치되어 있는 장소

병원의 수술실·응급처치실·기타 이와 유사한 장소

천장과 반자 양쪽이 불연재료로 되어 있는 경우로서 그 사이의 거리 및 구조가 다음의 어느 하나에 해당하는 부분

천장과 반자 사이의 거리가 2 m 미만인 부분

천장과 반자 사이의 벽이 불연재료이고 천장과 반자사이의 거리가 2 m 이상으로서 그 사이에 가연물이 존재하지 않는 부분

천장·반자 중 한쪽이 불연재료로 되어 있고 천장과 반자사이의 거리가 1 m 미만인 부분

천장 및 반자가 불연재료 외의 것으로 되어 있고 천장과 반자사이의 거리가 0.5 m 미만인 부분

펌프실·물탱크실 엘리베이터 권상기실 그 밖의 이와 비슷한 장소

현관 또는 로비 등으로서 바닥으로부터 높이가 20 m 이상인 장소

영하의 냉장창고의 냉장실 또는 냉동창고의 냉동실

고온의 노가 설치된 장소 또는 물과 격렬하게 반응하는 물품의 저장 또는 취급장소

불연재료로 된 특정소방대상물 또는 그 부분으로서 다음의 어느 하나에 해당하는 장소

정수장·오물처리장 그 밖의 이와 비슷한 장소

펄프공장의 작업장·음료수공장의 세정 또는 충전하는 작업장 그 밖의 이와 비슷한 장소

불연성의 금속·석재 등의 가공공장으로서 가연성물질을 저장 또는 취급하지 않는 장소

가연성 물질이 존재하지 않는 「건축물의 에너지절약설계기준」에 따른 방풍실

실내에 설치된 테니스장·게이트볼장·정구장 또는 이와 비슷한 장소로서 실내 바닥·벽·천장이 불연재료또는 준불연재료로 구성되어 있고 가연물이 존재하지 않는 장소로서 관람석이 없는 운동시설(지하층은 제외한다)

＜삭제 2024. 1. 1.＞

2.7.7.6의 연소할 우려가 있는 개구부에 다음의 기준에 따른 드렌처설비를 설치한 경우에는 해당 개구부에한하여 스프링클러헤드를 설치하지 않을 수 있다.

드렌처헤드는 개구부 위 측에 2.5 m 이내마다 1개를 설치할 것

제어밸브(일제개방밸브·개폐표시형밸브 및 수동조작부를 합한 것을 말한다. 이하 같다)는 특정소방대상물 층마다에 바닥 면으로부터 0.8 m 이상 1.5 m 이하의 위치에 설치할 것

수원의 수량은 드렌처헤드가 가장 많이 설치된 제어밸브의 드렌처헤드의 설치개수에 1.6 ㎥를 곱하여 얻은 수치 이상이 되도록 할 것

드렌처설비는 드렌처헤드가 가장 많이 설치된 제어밸브에 설치된 드렌처헤드를 동시에 사용하는 경우에각각의 헤드선단에 방수압력이 0.1 ㎫ 이상, 방수량이 80 L/min 이상이 되도록 할 것

수원에 연결하는 가압송수장치는 점검이 쉽고 화재 등의 재해로 인한 피해우려가 없는 장소에 설치할것

스프링클러설비의 수원을 옥내소화전설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화설비 및 옥외소화전설비의 수원을 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양 이상이 되도록 해야 한다. 다만, 이들 소화설비 중 고정식 소화설비(펌프·배관과 소화수 또는 소화약제를 최종 방출하는 방출구가 고정된 설비를 말한다. 이하 같다)가 2 이상 설치되어 있고, 그 소화설비가설치된 부분이 방화벽과 방화문으로 구획되어 있는 경우에는 각 고정식 소화설비에 필요한 저수량 중 최대의것 이상으로 할 수 있다.

스프링클러설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비·간이스프링클러설비·화재조기진압용스프링클러설비·물분무소화설비·포소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 해야 한다. 다만, 이들 소화설비 중고정식 소화설비가 2 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있으며 각 소화설비에 지장이 없는 경우에는 펌프의 토출량 중 최대의 것 이상으로 할 수 있다.

옥내소화전설비·스프링클러설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화설비 및 옥외소화전설비의 가압송수장치에 있어서 각 토출측 배관과 일반급수용의 가압송수장치의 토출측 배관을 상호 연결하여 화재 시 사용할 수 있다. 이 경우 연결배관에는 개폐표시형밸브를 설치해야 하며, 각소화설비의 성능에 지장이 없도록 해야 한다.

스프링클러설비의 송수구를 옥내소화전설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화설비 또는 연결살수설비의 송수구와 겸용으로 설치하는 경우에는 스프링클러설비의 송수구의설치기준에 따르되 각각의 소화설비의 기능에 지장이 없도록 해야 한다.
